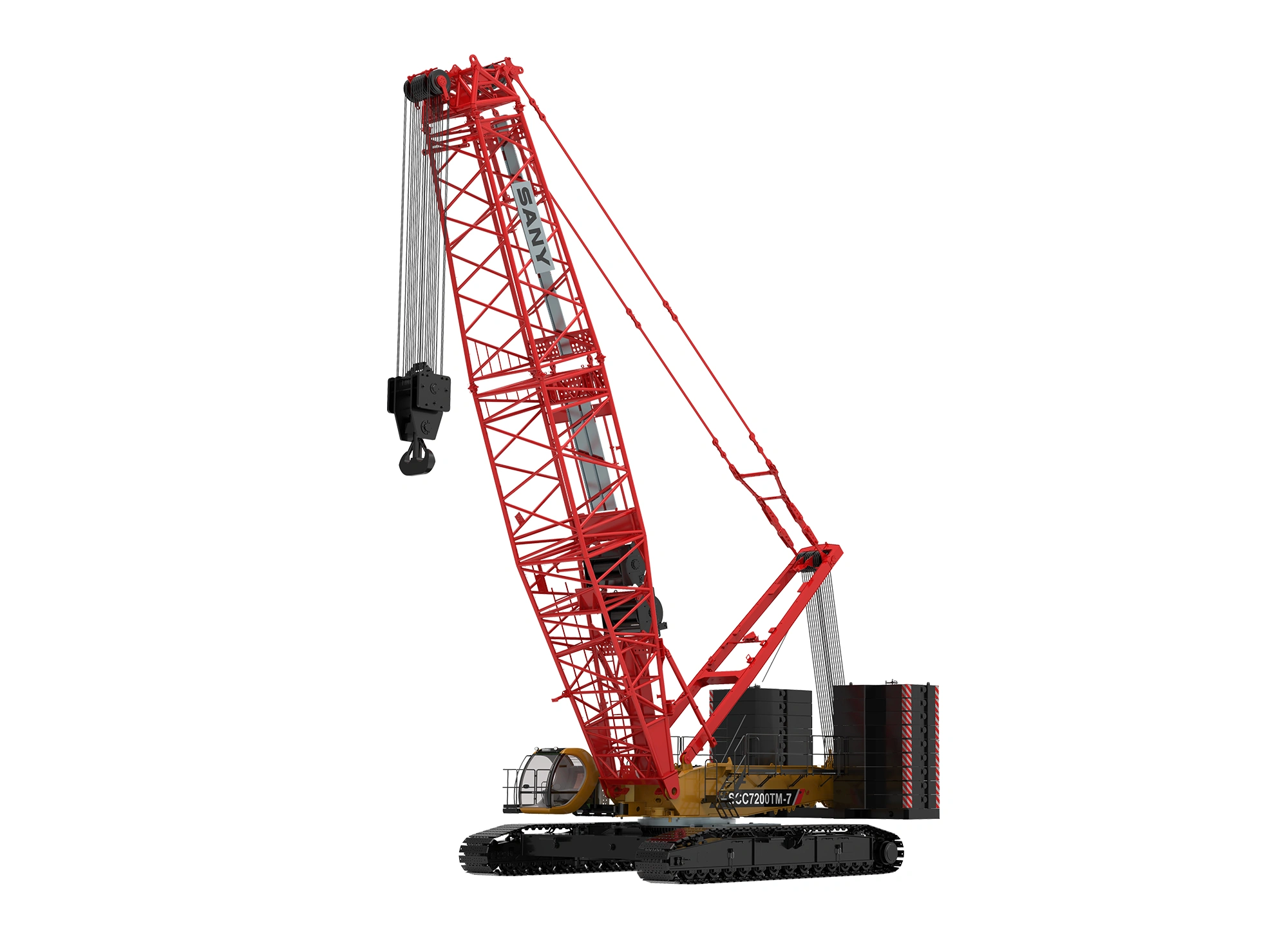

好的，我们来详细解析一下三一SCC7200TM-7履带起重机在不同工况下，其起重性能表的实际应用案例。

首先，需要明确一个核心概念：履带起重机的起重能力不是固定的，它严重依赖于具体的工作工况。 主要影响因素包括：

1. 工作半径： 吊臂中心到吊钩垂直线的水平距离。这是最关键的参数，半径越大，起重能力越小。
2. 主臂长度： 吊臂伸出的长度。
3. 副臂长度： 是否安装副臂以及副臂的角度（如15°、30°）。
4. 工况配置： 是否使用中央配重、超起配重或其它增强稳定性的配置。
5. 地基条件： 地面承载力决定了是否需要铺设路基板。

SCC7200TM-7 基本参数：

• 最大起重量：200吨
• 主臂长度：18米 ~ 84米（可选更长）
• 固定副臂长度：12米 ~ 36米
• 典型配置：通常带有中央配重（CC）和超起配重（SSL）选项，以提升大半径或长臂工况下的性能。

应用案例解析

假设我们手头有一份SCC7200TM-7的性能表（以下数据为模拟，具体操作请务必查阅随机出厂的最新性能表）。

案例一：风电塔筒安装（主臂工况）

• 场景描述： 在风电场安装一段重45吨的塔筒。安装位置距离起重机中心20米。现场地面坚实，铺设了标准路基板。使用66米主臂。
• 查询性能表：
  • 找到 “主臂工况” 性能表。
  • 在“臂长”列中找到 66米。
  • 在“工作半径”行中找到 20米。
  • 交叉点对应的数值，即为该工况下的额定起重量。假设查表结果为 58吨。
• 应用分析：
  • 安全校验： 吊物重量45吨 < 额定起重量58吨。符合安全要求。
  • 余量考虑： 有13吨的安全余量（58-45=13），可以容纳吊钩、索具的重量（约2-3吨），并且为操作提供了安全缓冲。
  • 结论： 在此工况下，使用66米主臂，20米半径吊装45吨塔筒是安全可行的。

案例二：大型化工厂反应器吊装（主臂+超起工况）

• 场景描述： 需要将一个重85吨的反应器安装到基础上，工作半径为28米。由于半径较大，需要使用84米主臂，并加上中央配重和部分超起配重以提升性能。
• 查询性能表：
  • 找到 “主臂+超起工况” 性能表（注意配置，例如“84m主臂 + 100t超起配重”）。
  • 在84米臂长下，查找28米工作半径对应的起重能力。假设查表结果为 92吨。
• 应用分析：
  • 安全校验： 85吨 < 92吨。符合安全要求。
  • 关键点： 如果不使用超起配置，在84米臂长、28米半径下，起重能力可能只有60-70吨，远远无法满足要求。因此，正确选择工况配置至关重要。
  • 结论： 必须严格按照性能表要求，挂接指定的超起配重，才能安全完成此次吊装。

案例三：高层建筑钢结构吊装（塔式工况/主臂+副臂）

• 场景描述： 在城市中心建造高层建筑，需要将重25吨的钢构件吊至100米高度。由于主臂长度受限或现场空间狭窄，需要采用“塔式工况”（主臂+副臂，且副臂有较大角度）。
• 查询性能表：
  • 找到 “主臂+固定副臂” 性能表。
  • 选择一种臂长组合，例如 “60m主臂 + 36m副臂（角度30°）”，总高度可达约90米（加上起重机自身高度，可达100米以上）。
  • 在工作半径列中，查找需要的半径，比如18米。假设查表结果为 28吨。
• 应用分析：
  • 安全校验： 25吨 < 28吨。符合安全要求。
  • 注意事项：
    1. 稳定性降低： 塔式
