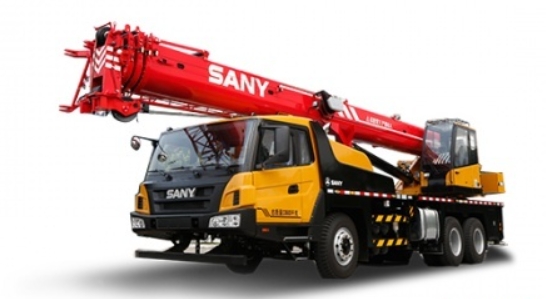

好的，我们来详细解析一下三一STC160C汽车起重机在不同工况下，如何应用其《起重性能表》来指导实际吊装作业。

核心要点：理解性能表的关键参数

在查看任何性能表之前，必须明确几个关键概念：

1. 工作幅度（R）： 吊钩中心到起重机回转中心的水平距离。这是决定起重能力的首要因素。
2. 额定起重量（Q）： 在特定幅度下，起重机安全起吊的最大重量。这个重量包含了吊钩、吊索具等所有吊具的重量。
3. 臂长（L）： 主臂伸出的长度。
4. 支腿工况： 全伸支腿（最稳定，起重能力最大）或半伸支腿（起重能力大幅降低）。
5. 配重： STC160C通常有固定配重，但性能表是基于标准配重计算的。

最重要原则：幅度越大，起重能力越小；臂长越长，在相同幅度下起重能力越小。

STC160C 起重性能表示例（简化版，用于说明）

假设我们有一个简化的STC160C在全伸支腿、标准配重工况下的主臂起重性能表（单位：米/吨）：

注意：实际性能表会更详细，并包含副臂工况，此处仅为教学示例。

应用案例解析

案例一：厂房内设备安装（精确计算，空间受限）

• 工况描述： 需要将一台重18吨的设备吊装到厂房内预定位置。设备放置点距离起重机预计站位8米。厂房净高15米，设备高度2米。周围有障碍物，需要将主臂伸至23.2米才能越过障碍。
• 应用性能表步骤：
  1. 确定关键参数：
     • 被吊物重量： 18吨（需确认已包含吊钩、钢丝绳等重量，假设总重为18.5吨）。
     • 所需工作幅度： 8米。
     • 所需臂长： 设备高度2米 + 吊索具高度约3米 + 安全间隙约2米 + 设备就位高度 = 需要吊钩能达到17米以上高度。根据起重机起升高度曲线，选择23.2米臂长可以满足。
  2. 查表： 找到“臂长23.2m”这一列，向下找到“工作幅度8m”这一行，交叉点的数字是 26.0吨。
  3. 安全校核： 被吊物总重18.5吨 < 额定起重量26.0吨。符合要求。
  4. 安全余量考虑： 26.0 - 18.5 = 7.5吨，安全余量充足。但需注意，如果地面松软或有大风，需要进一步降低额定起重量的使用比例（通常按80%计算，即26.0 * 0.8 = 20.8吨，依然满足）。

案例二：工地钢筋堆场吊运（效率与
