好的，我们来详细解析一下三一SPC120T起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：起重性能表是起重机安全操作的“生命线”，任何吊装作业前都必须严格查阅，绝不可凭经验估算。

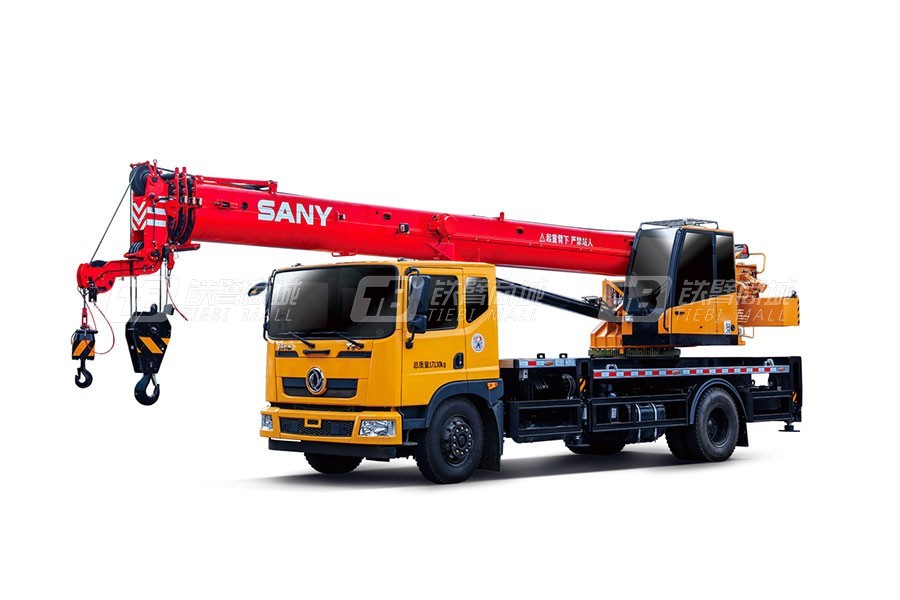

三一SPC120T是一款12吨级的汽车起重机，其最大特点是五节U形主臂，全伸臂长可达31.5米，并可选装副臂。其起重性能主要受三个因素影响：

1. 工作幅度：吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小。
2. 臂长：伸出的主臂长度。臂长越长，起重能力越小。
3. 支腿工况：全支腿（360°全方位作业）或侧方/后方作业。不同工况下，起重能力差异巨大。

性能表通常会根据支腿全伸和不打支腿（轮胎工况） 两种情况分别列出。

应用案例解析

我们假设一个典型的施工现场，并模拟几种常见工况。

案例一：近距离、重物吊装（基础工况）

• 场景描述：需要将一批预制水泥板（每块重约8吨）从卡车吊装到距离起重机10米远的基础坑旁。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量：8吨（必须包括吊钩、索具的重量，假设总计8.2吨）。
     • 工作幅度：预估为10米。
     • 臂长：由于距离不远，不需要伸出很长的臂，初步选择15米左右的臂长即可满足起升高度。
  2. 查阅性能表（以全支腿360°工况为例）：
     • 找到对应 “主臂长度”为15米 的那一列。
     • 在该列中，向下查找 “工作幅度”为10米 时对应的额定起重量。
     • （假设性能表显示：臂长15米，幅度10米，额定起重量为9.5吨）。
  3. 安全判定：
     • 我们的吊装总重为8.2吨，小于额定起重量9.5吨。
     • 结论：该工况安全，可以作业。
  4. 注意事项：
     • 作业前必须打好全支腿，确保起重机处于水平状态。
     • 虽然额定重量有富余，但仍需缓慢平稳操作，防止突然启动或制动引起晃动。

案例二：中远距离、安装作业（典型工况）

• 场景描述：在厂房内安装一台轻型设备，设备重3吨，安装点距离起重机18米，需要跨越一些低矮的障碍物，起升高度要求较高。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量：3吨（含索具，总计约3.1吨）。
     • 工作幅度：18米。
     • 臂长：由于幅度大且需要一定高度，需要计算或估算。选择臂长25米进行尝试。
  2. 查阅性能表（全支腿360°工况）：
     • 找到 “主臂长度”为25米 的那一列。
     • 查找 “工作幅度”为18米 时对应的额定起重量。
     • （假设性能表显示：臂长25米，幅度18米，额定起重量为3.5吨）。
  3. 安全判定：
     • 吊装总重3.1吨 < 额定起重量3.5吨。
     • 结论：工况安全。
  4. 深入分析：
     • 此时，额定起重量3.5吨非常接近我们的吊重3.1吨，安全余量很小。
     • 必须格外小心，考虑风载、操作平稳性等因素。如果现场有风，可能需要暂停作业。
     • 可以尝试微调：如果臂长缩短到22米，幅度18米时的额定起重量可能会更大（例如4.2吨），安全系数更高，但需要确认22米臂长是否满足起升高度要求。这体现了性能表优化作业方案的作用。

案例三：使用副臂进行高处作业（极限工况）

• 场景描述：需要拆除一个30米高的小烟囱上的部件，部件重0.5吨。
• 应用步骤：
  1. 确定工况：此工况必须使用副臂。SPC120T的主臂全伸31.5米，加上副臂可达40
