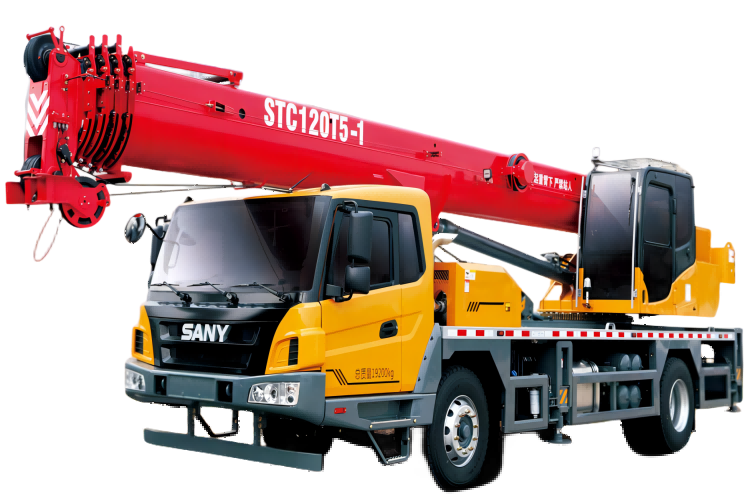

好的，我们来详细解析一下三一STC120T5-1（24款）这款12吨级汽车起重机在不同工况下，如何应用其《起重性能表》进行安全、高效作业。

首先，请务必明确一个核心原则：《起重性能表》是吊装作业的生命线，任何操作都必须以其为依据，严禁超载。

在查看具体案例前，你需要先读懂性能表上的几个关键参数：

额定总起重量： 12吨（这是最大能力，但受很多条件限制）。
工作幅度： 吊臂回转中心到吊钩垂直线的水平距离（单位：米）。这是决定起重量的最关键因素。
臂长： STC120T5-1采用5节U形主臂，全伸臂长可达31.5米。性能表会按不同臂长分段列出起重能力。
支腿工况： 这是性能表的基础。通常分为：
- 全支腿（全方位）： 四个支腿全部伸出，可以在360°范围内进行吊装。
- 半支腿（侧方/后方）： 仅使用两侧或后方支腿，起重能力会大幅降低。
- 不用支腿（轮胎工况）： 起重能力最小，仅在特殊情况下用于极轻的负载。
配重： 4.5吨固定配重。性能表数据通常基于标准配重。

重要提示： 24款STC120T5-1通常配备了智能化的力矩限制器系统。它会自动读取幅度、臂长、负载等参数，并在屏幕上显示实时数据与性能表进行比对，超载时会报警并自动限制危险动作。但操作手绝不能完全依赖电脑，必须自己会查表、会计算。

我们假设一个场景：需要将一批重量为8吨的设备安装到厂房内。

工况描述： 设备放置在空旷的硬化地面上，安装位置距离吊车支腿中心仅5米。可以使用全支腿。
查表与应用：
1. 确定幅度： 5米。
2. 确定臂长： 由于距离很近，只需伸出少量臂长即可，例如使用10.2米臂长。
3. 查阅性能表（全支腿，360°工况）： 在5米幅度、10.2米臂长下，查表得知额定起重量远大于8吨（可能达到11吨以上）。
安全分析：
- 结论： 安全，可以轻松作业。
- 操作要点： 这是吊车发挥最佳性能的工况。操作手应平稳操作，注意设备起升过程中的晃动。由于能力充裕，可以适当考虑风载等轻微影响因素。

工况描述： 设备需要吊装到厂房的二楼平台，吊车支腿中心到安装点的水平距离为14米。平台高度约8米。
查表与应用：
1. 确定幅度： 14米。
2. 确定臂长： 高度8米，加上吊索具和设备本身高度，所需臂长至少12-14米。我们选择臂长18.5米（这是性能表上的一个标准分段）。
3. 查阅性能表（全支腿，360°工况）： 在14米幅度、18.5米臂长下，查表得知额定起重量可能约为8.5吨。
安全分析：
- 结论： 临界工况，必须极其谨慎！
- 计算与决策：
  - 设备重量8吨。
  - 吊钩、索具重量约0.2吨。
  - 总吊重 ≈ 8.2吨。
  - 性能表允许起重量为8.5吨，安全余量仅0.3吨。
- 操作要点：
  - 必须进行试吊： 先将设备轻轻吊离地面，检查吊车支腿是否扎实，有无下沉，力矩限制器显示是否正常。
  - 缓慢平稳操作： 避免任何急停急起，防止因晃动导致实际幅度增大而超载。
  - 考虑因素： 风力、地面坚实度都会影响安全。如果风力
