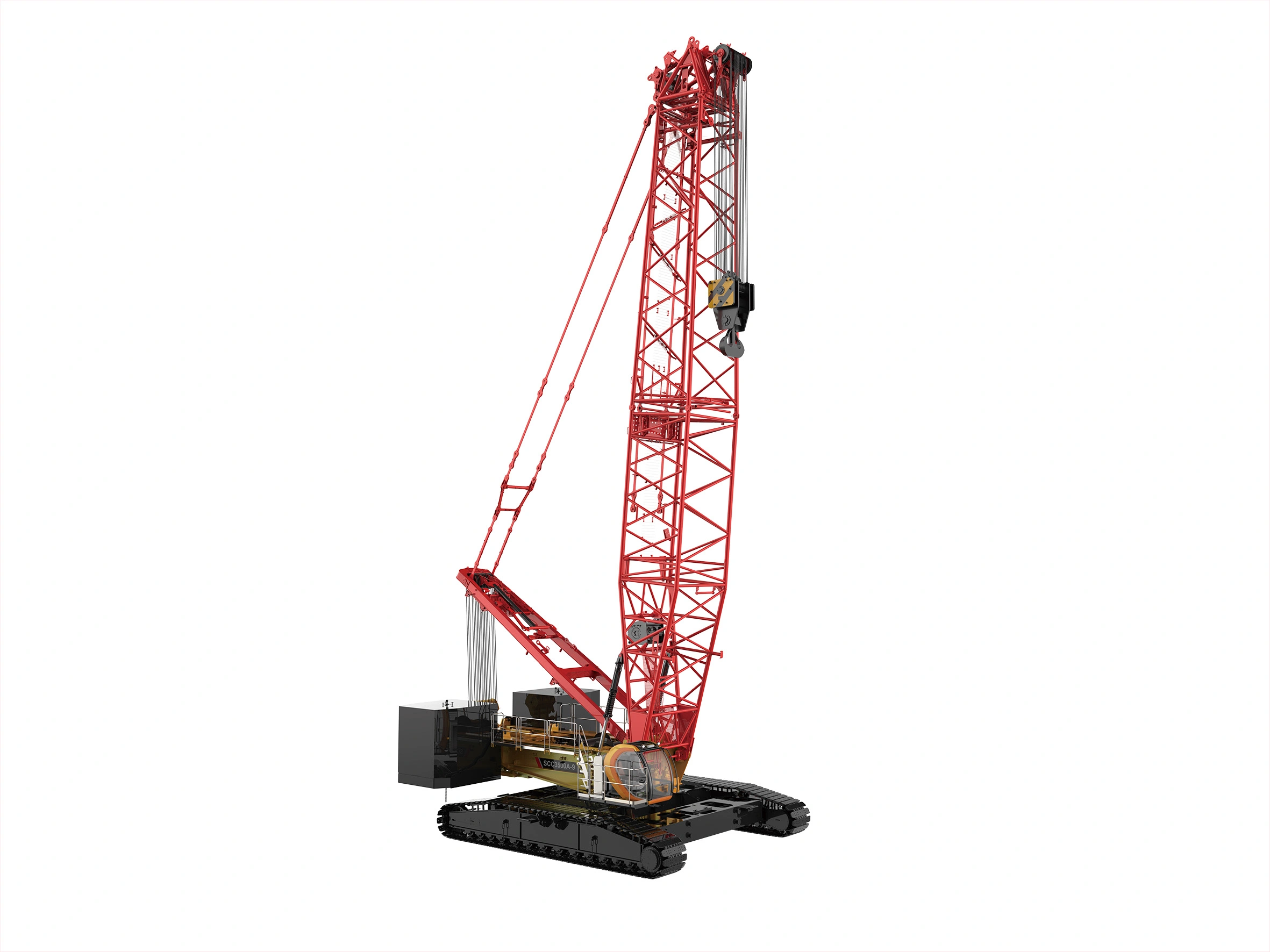

好的，我们来详细解析一下三一SCC3500A-9履带起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：履带起重机的起重能力不是固定的，它严重依赖于具体的工况配置。 性能表就是将这些配置量化，以确保吊装作业的安全。

关键工况参数包括：

1. 主臂工况： 主臂长度（L）。
2. 固定副臂工况： 主臂长度（L） + 副臂长度（J）。
3. 塔式副臂工况： 主臂长度（L） + 塔身节数（T） + 副臂长度（J）。
4. 工作半径： 吊钩中心到起重机回转中心的水平距离（R）。
5. 配重： 主配重和后配重的总重量。
6. 超起装置： 是否使用超起桅杆（AWP）和超起配重（CWT），以及超起半径。

SCC3500A-9 基本参数回顾：

• 最大起重量： 350吨
• 主臂长度： 18米 - 96米（或更长，取决于配置）
• 固定副臂： 最长可达60米
• 塔式工况： 主臂+塔身+副臂，最大高度可达156米以上。

应用案例解析

以下通过三个典型的吊装场景，来说明如何查询和应用性能表。

案例一：大型石化设备安装（主臂工况）

• 场景描述： 在开阔的石化厂区内，需要安装一台重120吨的反应器。设备就位高度为25米，设备中心到起重机预定站位点的水平距离（即工作半径）为16米。地面坚实平整。

• 工况分析与性能表查询：

  1. 确定工况： 由于设备高度不高（25米），且作业半径较小（16米），优先考虑最简单的主臂工况，以提高效率和稳定性。
  2. 选择主臂长度： 设备高25米，加上吊索具高度（约3-5米），以及设备底部需越过基础，主臂长度至少需要30-36米。我们选择 36米主臂。
  3. 选择配重： SCC3500A-9通常有多个配重选项（如120t， 150t等）。为了获得最大起重能力，我们选择150吨主配重（不带后配重或使用标准后配重）。
  4. 查询性能表： 找到“36米主臂，150吨配重”对应的性能表。
  5. 查找数据： 在表中，横向找到工作半径（R）16米这一列，然后纵向查看该列下的额定起重量。假设查表结果为 130吨。
  6. 安全校核：
     • 设备重量（120吨） < 额定起重量（130吨） → 满足要求。
     • 安全余量： (130 - 120) / 120 ≈ 8.3%，符合安全规范（通常要求有足够余量，并考虑动载因素）。
  7. 结论： 使用36米主臂，150吨配重，在16米半径下可以安全吊装此120吨的反应器。

案例二：风力发电机组吊装（固定副臂工况）

• 场景描述： 在风电场吊装风机机舱，机舱重量90吨，轮毂高度100米。由于机舱尺寸较大，起重机吊装时需保持一定距离，预计工作半径为24米。

• 工况分析与性能表查询：

  1. 确定工况： 100米的高度远超主臂极限（96米），必须使用副臂工况。由于塔筒内部空间或外部障碍限制，可能需要使用固定副臂（比塔式副臂更常用于风机吊装）。
  2. 确定臂架组合： 目标高度100米。假设我们选择 78米主臂 + 42米固定副臂，总长度120米，满足高度要求。
  3. 选择超起配置： 如此长的臂架和大的工作半径，必须使用超起装置来增加起重机的稳定性和起重能力。假设配置为150吨超起配重，超起半径12米。
  4. 查询性能表： 找到“78m主臂 + 42m固定副臂，带150t
