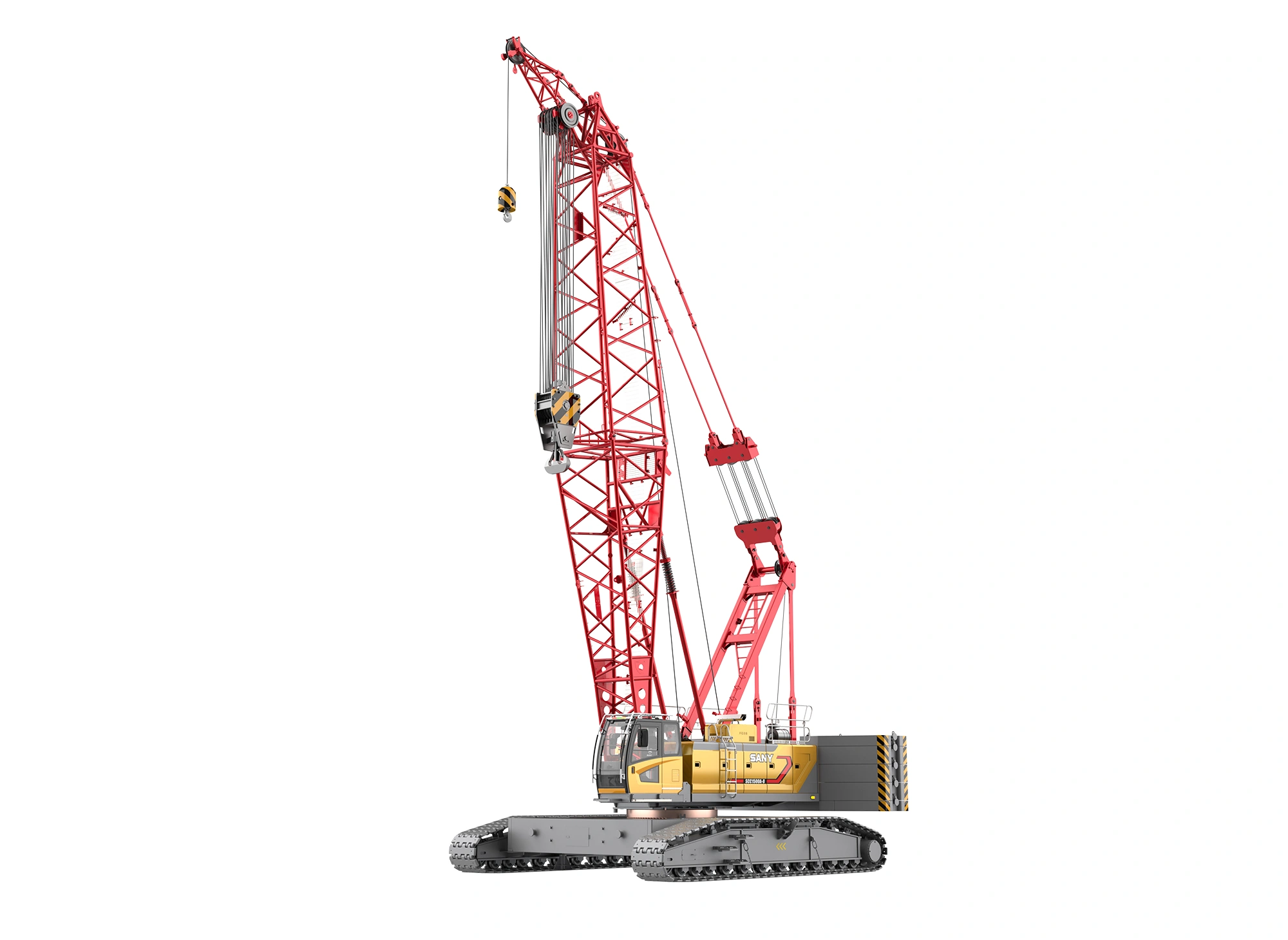

好的，我们来详细解析一下三一SCC1500A-8履带起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：履带起重机的起重能力不是一成不变的，它严重依赖于具体的工况配置。 性能表就是将这些配置量化，以确保吊装作业的安全。

SCC1500A-8是一款150吨级的履带起重机，其性能表主要受以下几个关键因素影响：

1. 工况（主臂长度/副臂长度）： 这是最基本也是最重要的因素。
2. 工作半径： 吊臂回转中心到吊钩垂直线的水平距离。
3. 配重： 通常有固定配重和可选配重。
4. 吊钩滑轮组： 主钩、副钩，穿绕的钢丝绳倍率会影响吊钩自重和起升速度。
5. 地基处理/履带工况： 是在坚实地面全伸履带，还是在软弱地基上使用路基箱，或是带载行驶，其性能差异巨大。

应用案例解析

我们将通过三个典型的吊装场景来说明如何查阅和应用性能表。

案例一：大型设备安装（化工厂反应塔吊装）

• 场景描述： 在化工厂扩建项目中，需要将一台重85吨、高25米的反应塔吊装就位。安装位置周围空间开阔，地面经过压实处理，坚实可靠。反应塔需要垂直吊起并旋转一定角度后安装到基础上。
• 工况分析与性能表查阅：
  1. 确定工况配置： 设备高25米，考虑到吊索具和安装空间，主臂长度选择30米左右比较合适。由于是单件吊装，无需使用副臂。地面坚实，可以使用全伸履带工况。为获得最大起重能力，选择最大配重（55吨）。
  2. 确定工作半径： 起重机需要停放在既能吊起反应塔又能旋转就位的位置。假设吊点位于反应塔重心上方，经测量，起重机回转中心到吊点的水平距离（即工作半径）为10米。
  3. 查阅性能表： 找到 “主臂工况 - 55吨配重 - 全伸履带” 的性能表。
     • 在“主臂长度”列找到 30米。
     • 在“工作半径”行找到 10米。
     • 行列交叉点的数值，即为该工况下的额定起重量。假设查表得到数值为 95吨。
  4. 安全校核与决策：
     • 吊装总重量 = 反应塔重量 (85吨) + 吊钩重量 (假设主钩约2吨) + 索具重量 (假设1吨) = 88吨。
     • 安全系数校验： 额定起重量 (95吨) > 吊装总重量 (88吨)。符合安全要求。
     • 结论： 可以使用SCC1500A-8，配置30米主臂、55吨配重，在10米工作半径下安全完成此次吊装。

案例二：高层建筑钢结构吊装（带副臂工况）

• 场景描述： 在城市中心建造一栋高层建筑，需要将一根重15吨的钢梁吊至100米的高度。现场空间狭小，起重机无法远离建筑物。
• 工况分析与性能表查阅：
  1. 确定工况配置： 吊装高度达100米，必须使用“主臂+副臂”的塔式工况。假设选择主臂长度42米，副臂长度36米，组合成78米的臂架组合。由于在城市中心，可能需要对地基进行特殊处理（如铺设路基箱），性能表需查阅对应工况。
  2. 确定工作半径： 由于空间限制，起重机必须靠近建筑物停放。假设工作半径为20米。
  3. 查阅性能表： 找到 “主臂+副臂（塔式工况） - 相应配重 - 使用路基箱” 的性能表。
     • 找到主臂42米+副臂36米的组合。
     • 在工作半径20米处查找额定起重量。假设查表得到数值为 18吨。
  4. 安全校核与决策：
     • 吊装总重量 = 钢梁重量 (15吨) + 副钩及索具重量 (假设1.5吨) = 16.5吨。
     • 安全系数校验： 额定起重量 (18吨) > 吊装总重量 (16.5吨)。**勉强符合要求，但余量
