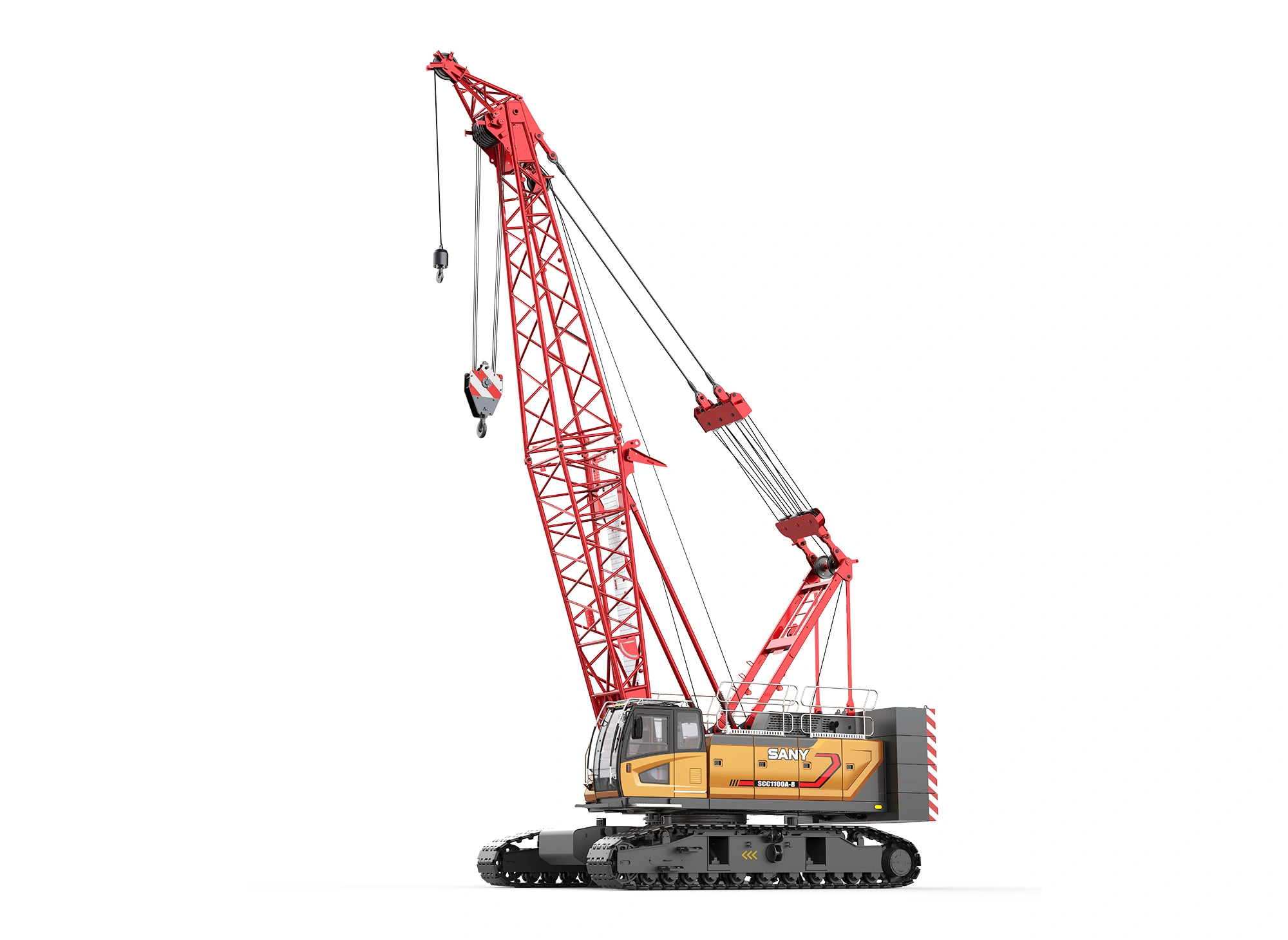

好的，我们来详细解析一下三一SCC1100A-8履带起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，绝对不能凭经验估算。 性能表上的每一个数据都基于严格的力学计算和测试，考虑了吊车结构强度、整机稳定性（抗倾覆能力）等多种因素。

一、 理解SCC1100A-8性能表的关键要素

在查看应用案例前，必须先读懂性能表上的几个关键参数：

1. 工况配置： 这是最重要的前提。SCC1100A-8主要有以下几种工况，性能差异巨大：

   • 主臂工况： 使用基本臂或不同长度的主臂进行吊装。
   • 固定副臂工况： 在主臂末端安装固定角度的副臂，用于增加起升高度，但会大幅降低起重能力。
   • 塔式副臂工况： 副臂以接近90°的角度安装，主要用于高耸建筑的构件吊装（如电厂冷却塔、高层钢结构），起重能力最低，但高度最大。
   • 超起工况： 安装超起装置（如超起桅杆、超起配重、超起半径），通过增加后配重和改变受力模型，显著提升大半径下的起重能力。这是SCC1100A-8发挥百吨级能力的关键工况。

2. 工作半径： 吊钩中心到吊车回转中心的水平距离。半径越大，起重能力越小。

3. 臂长组合： 主臂长度、副臂长度及其夹角。

4. 额定起重量： 在特定工况、臂长和半径下，允许起吊的最大重量。这个重量必须包括吊钩、吊索具等所有吊具的重量。

5. 角度/高度： 对于副臂工况，副臂与主臂的夹角或吊钩的极限高度是关键参数。

二、 应用案例分析

假设我们手头有一份SCC1100A-8的性能表，现在来看几个典型的应用场景。

案例一：风电塔筒安装（主臂工况 + 超起工况）

• 任务描述： 安装一节重45吨的风电塔筒，安装位置距离吊车中心20米，需要起升高度60米。
• 应用步骤：
  1. 确定工况： 塔筒重量大，安装半径较远（20米），高度要求高（60米）。这超出了主臂工况的能力范围，必须使用超起工况。
  2. 查询性能表：
     • 找到“主臂+超起”工况的性能表。
     • 我们需要一个臂长组合，使得在20米半径时，吊钩高度能超过60米。通常需要较长的主臂，例如54米主臂。
     • 在性能表上，找到“臂长54m”这一列，向下找到“工作半径20m”这一行，交叉点的数值就是额定起重量。假设查表结果为 58吨。
  3. 安全校核：
     • 吊装物重量：45吨。
     • 吊钩（假设2吨）和索具（假设1吨）重量：3吨。
     • 总吊载 = 45 + 3 = 48吨。
     • 比较： 48吨 < 额定58吨 × 安全系数（通常按100%计算，即不能超过额定值）。结论：从起重能力上看，方案可行。
  4. 注意事项：
     • 必须严格按照性能表要求配置超起配重和超起半径。
     • 地面承载力必须满足要求，必要时使用路基箱。
     • 需要考虑风载对塔筒这类大迎风面积构件的影响。

案例二：厂房钢结构安装（主臂工况）

• 任务描述： 安装厂房屋架，最重构件为18吨，需要覆盖的最大半径为30米，臂长需满足跨过已安装部分。
• 应用步骤：
  1. 确定工况： 重量相对较轻，半径适中，使用主臂工况即可，更为灵活高效。
  2. 查询性能表：
     • 找到“主臂工况”性能表。
     • 假设厂房高度要求臂长至少42米。找到“臂长42m”这一列，向下找到“工作半径30m”这一行。假设查表结果为 22吨。
  3. 安全校核：
     • 总吊载
