好的，我们来详细解析一下三一SCC900HD-6履带起重机在不同工况下，如何应用其起重性能表。

首先，需要明确一个核心概念：履带起重机的起重能力不是一成不变的，它主要受三个关键因素影响：

1. 工作幅度（吊臂回转半径）： 幅度越大，起重能力越小。
2. 主臂长度： 臂越长，起重能力越小。
3. 工况配置： 是否使用副臂（即主臂+副臂工况）、是否使用超起装置等。

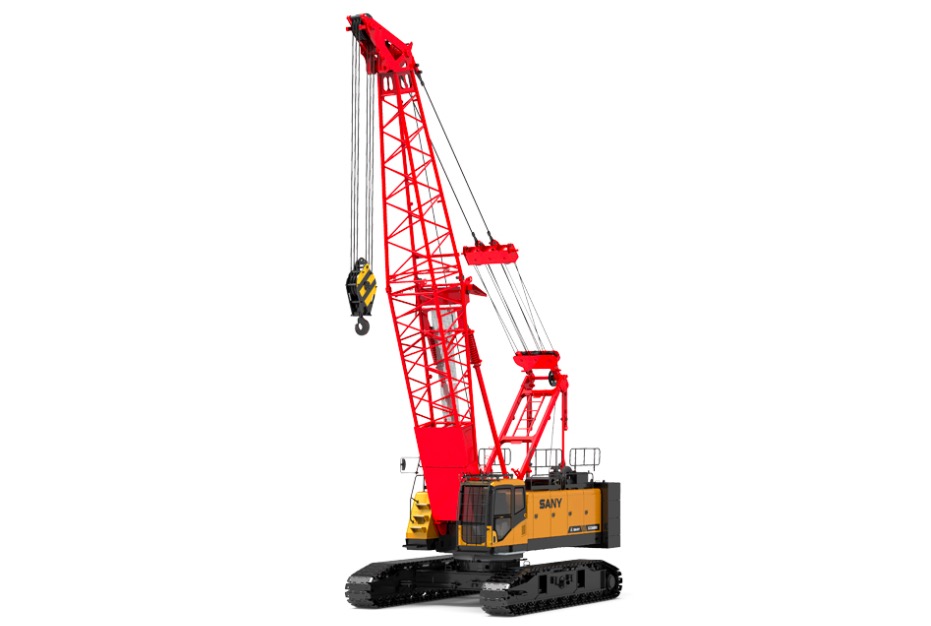

SCC900HD-6作为一款90吨级的多功能履带吊，其“多功能”特性主要体现在灵活的工况组合上。下面我们通过几个典型的应用案例来说明如何查询和使用性能表。

案例一：常规建筑工地吊装预制梁（主臂工况）

场景描述： 在建筑工地，需要将一块重35吨的预制钢筋混凝土梁吊装到指定位置。现场空间开阔，吊车可以靠近基础放置。经过测量，吊装幅度（吊车回转中心到梁就位点的水平距离）约为10米。

应用性能表步骤：

1. 确定工况： 此任务不需要很长的臂杆，使用主臂即可。假设我们选择24米的主臂长度。
2. 查找对应性能表： 找到SCC900HD-6性能手册中“主臂工况”下，“主臂长度24米”的性能表。
3. 查询数据：
   • 在表格左侧的“幅度（米）”列中找到 10米。
   • 横向查看该行对应的“额定起重量（吨）”。我们会在表中找到类似 10m -> 44.0t 的数据（此为示例，具体数值请查阅官方性能表）。
4. 判断与决策：
   • 需求重量： 35吨（需包含吊钩、索具的重量，假设总重为36吨）。
   • 性能表允许重量： 44.0吨。
   • 安全校验： 36吨 < 44.0吨，且留有 (44.0 - 36) / 44.0 ≈ 18% 的余量，符合安全规范（通常要求负载率低于75%-85%，具体看公司规定）。因此，此工况是安全的。

结论： 使用24米主臂，在10米幅度下，可以安全完成此次吊装。

案例二：设备厂房内安装行车（固定副臂工况）

场景描述： 在一个已建成的厂房内部，需要安装一台重15吨的行车梁。厂房高度限制了吊臂的起升高度，且需要将设备吊装到离吊车较远的位置。预计吊装幅度为18米，所需起升高度为20米。

应用性能表步骤：

1. 确定工况： 主臂工况可能无法满足高度和幅度要求。此时需要考虑使用固定副臂（主臂+副臂） 来增加吊装高度和作业半径。假设我们选择 主臂24米 + 副臂9米 的配置，总臂长相当于33米，但作业灵活性更好。
2. 查找对应性能表： 找到性能手册中“固定副臂工况”下，“主臂24米，副臂9米”的性能表。
3. 查询数据：
   • 在幅度列中找到 18米。
   • 查看对应的额定起重量。假设表中数据为 18m -> 16.5t。
4. 判断与决策：
   • 需求重量： 15吨（含索具）。
   • 性能表允许重量： 16.5吨。
   • 安全校验： 15吨 < 16.5吨，负载率为 15 / 16.5 ≈ 91%。这个负载率非常高，接近临界值，存在较大风险！
5. 优化方案：
   • 方案A（调整位置）： 尝试让吊车更靠近安装点，将幅度减小到16米或14米，起重能力会显著增加（例如16米时可能达到20吨），从而大幅降低负载率。
   • 方案B（调整臂长组合）： 评估是否可以用更短的主臂（如18米）配合副臂，可能在某些幅度下性能更优。
   • 方案C（使用超起）： 如果工况允许，增加超起配重可以大幅提升中长幅度下的起重性能。

结论：
