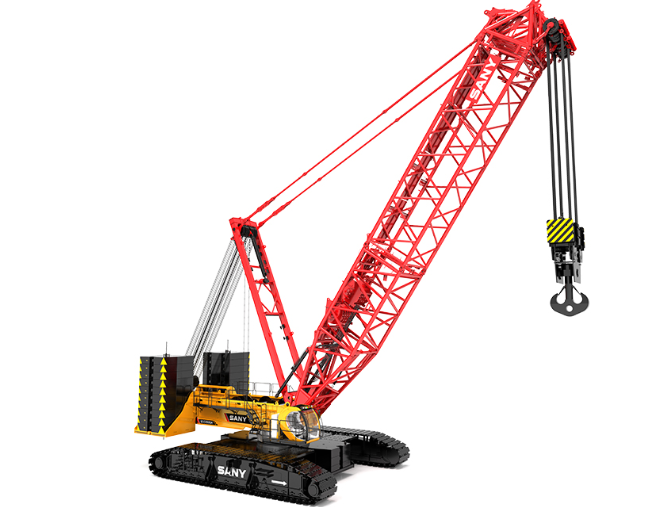

好的，我们来详细探讨一下三一SCC8000A履带起重机在不同工况下，其起重性能表的实际应用案例。
首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文件”。任何吊装方案都必须严格基于性能表进行编制和校核。SCC8000A作为800吨级的大型履带吊，其性能表非常复杂，需要根据主臂工况、塔式工况、固定副臂工况等不同配置，并结合吊车工作半径、臂长、配重、超起装置等多项参数来查询。
案例一：风电设备吊装（典型的主臂+超起工况）
项目背景： 在某风电场，需要安装一台风力发电机组。风机塔筒最重节段为85吨，机舱重120吨，叶片与轮毂组合体（俗称“叶轮”）重95吨。现场地面经过压实处理，满足履带吊接地比压要求。
吊装任务： 使用SCC8000A吊装120吨的机舱至100米高的塔顶。
应用性能表的步骤：
确定工况配置： 风机吊装高度高，重量大，需要极大的起升高度和幅度。因此，选择 SCC8000A的主臂+超起工况。配置可能为：主臂84米 + 超起配重。超起装置能大幅增加起重机的稳定性和起重能力。
确定关键参数：
- 吊装重量： 120吨（机舱重量）+ 10吨（吊钩、索具重量）= 130吨（总吊装重量）。
- 工作半径： 由于塔筒周围有安全作业区域，机舱需要从塔筒一侧吊起并就位。根据现场布置，吊车中心到塔筒基础中心的距离（即工作半径）预计为 20米。
- 起升高度： 塔筒高100米，加上机舱本身高度和吊索具高度，要求吊钩起升高度至少达到 110米。
查询性能表：
- 找到SCC8000A “84米主臂 + 超起” 的性能表。
- 在表格左侧找到臂长 84米 这一行。
- 在表格上方找到工作半径 20米 这一列。
- 行列交叉点的数字，即为在该配置下允许的最大起重量。假设查表结果为 145吨。
安全校核与决策：
- 对比： 总吊装重量130吨 < 性能表允许值145吨。满足要求。
- 安全余量： 安全余量为 (145 - 130) / 130 ≈ 11.5%。这个余量在大型吊装中是可接受的（通常要求不低于10%），但需要考虑风载、动态载荷等不确定因素。如果现场风速较大，可能需要选择更短的半径或更长的臂架组合以获得更大的安全余量。
- 最终确认： 经计算，84米主臂在20米半径下的起升高度足以满足110米的要求。因此，该吊装方案是可行的。
案例二：化工厂大型反应塔安装（塔式工况）
项目背景： 在一座大型化工厂的改扩建项目中，需要安装一个重达200吨、高度为80米的巨型反应塔。现场作业空间极其狭窄，周围有现有管廊和设备，无法提供足够大的场地让主臂起重机进行回转作业。
吊装任务： 将200吨的反应塔吊起并垂直安装到狭窄的基础位置上。
应用性能表的步骤：
确定工况配置： 由于空间限制，需要起重机在固定位置进行“拔杆”式的垂直吊装。这时，塔式工况是最佳选择。塔式工况通过添加塔身节，极大地增加了起升高度，同时保持了相对较小的工作半径。配置可能为：主臂42米 + 塔身48米（塔式工况）。
确定关键参数：
- 吊装重量： 200吨 + 15吨 = 215吨。
- 工作半径： 由于空间狭窄，吊车必须紧靠基础，工作半径可能仅为 14米。
- 起升高度： 反应塔高80米，吊装时需要的高度可能超过90米。
查询性能表：
- 找到SCC8000A “42米主臂 + 48米塔身” 的
