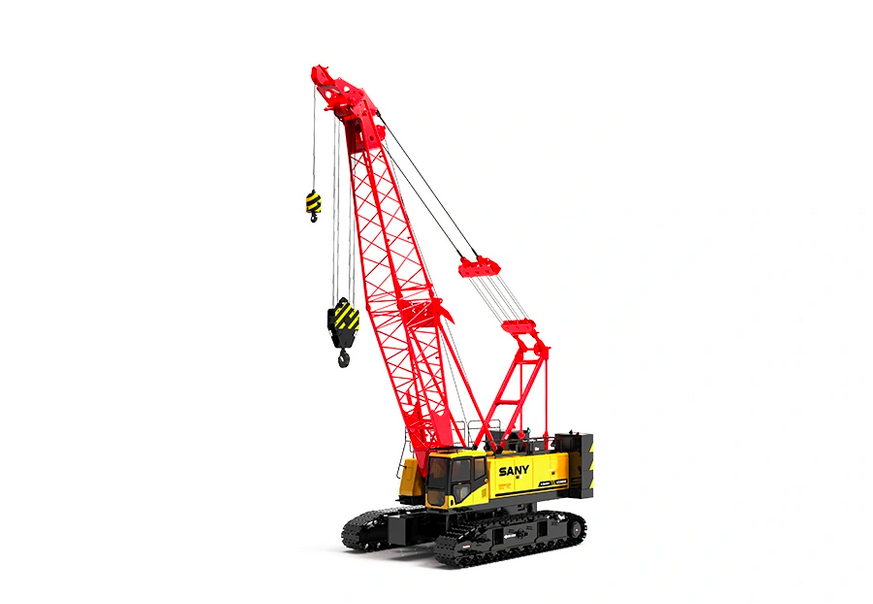

好的，我们来详细解析一下三一SCC750HD-S这款75吨级多功能履带起重机在不同工况下，如何应用其起重性能表进行实际作业规划。

第一步：理解SCC750HD-S的核心特点

在查看性能表之前，必须了解这款吊车的设计特点，这决定了其性能表的应用场景：

• 多功能性： 这是其核心优势。它可以通过更换不同的“主臂”、“固定副臂”和“变幅副臂”，适应多种工况。
• 主工况： 标准的主臂工况，适用于常规的吊装作业。
• 固定副臂工况： 当需要更大的起升高度时使用，例如高层建筑钢结构安装。
• 变幅副臂工况： 专门用于需要“趴大远”或跨越障碍物的工况，如石化厂设备安装、大型场馆屋架吊装。
• 超起装置： 选配超起装置可以大幅提升起重能力，特别是在使用长臂杆或大半径作业时。

第二步：获取并读懂性能表

三一SCC750HD-S的性能表是一本手册，而不是单一表格。你需要根据你计划的工况找到对应的分表。性能表通常包含以下关键信息：

• 起重能力： 单位是吨。
• 工作半径： 单位是米，指吊钩中心到起重机回转中心的水平距离。
• 臂长组合： 如主臂长度、主臂+固定副臂长度、主臂+变幅副臂长度。
• 配重： 注明是使用基本配重还是带超起配重。
• 仰角/幅度： 对于变幅副臂工况，会给出主臂和副臂的仰角。

性能表的核心规则：

1. 工作半径和臂长决定起重能力。 对于确定的臂长，工作半径越大（吊车趴得越远），起重能力越小。
2. 起重能力是极限值。 实际吊装中必须考虑安全系数，通常要求负载重量不超过此时性能表值的75%-85%（根据工况风险而定）。

第三步：应用案例解析

以下是三个典型的工况应用案例，展示如何查询和使用性能表。

案例一：风电设备安装（主臂工况 + 可能需超起）

• 工况描述： 在风电场吊装一个重45吨的发电机舱，安装高度为85米。作业半径预计为16米。
• 应用步骤：
  1. 确定工况： 此工况需要极大的起升高度，但作业半径相对固定。首先考虑使用 “主臂+固定副臂” 工况。
  2. 查询性能表：
     • 找到 “主臂+固定副臂工况性能表”。
     • 假设我们选择主臂42米 + 固定副臂48米，总臂长90米，以满足85米的安装高度（含吊具高度）。
     • 在90米臂长这一列，向下找到 工作半径16米 对应的起重能力。
     • 查表示例： 在90米臂长、16米半径下，性能表显示起重能力可能为 50吨（此为假设值，请以实际手册为准）。
  3. 安全校核：
     • 设备重量45吨 < 性能表值50吨。初步满足要求。
     • 但必须考虑安全余量！ 如果公司规定安全系数为80%，则允许的最大吊重为 50吨 * 80% = 40吨。
     • 此时45吨 > 40吨，不满足安全要求。
  4. 优化方案：
     • 方案A（加超起）： 查询 “带超起装置” 的性能表。在同样90米臂长、16米半径下，起重能力可能提升至60吨。则安全吊重为60吨 * 80% = 48吨 > 45吨，方案可行。
     • 方案B（调整参数）： 尝试缩短作业半径到14米。查询性能表，起重能力可能提升至55吨。安全吊重44吨，仍略低于45吨，风险较高。
     • 结论： 最优方案是采用 “主臂42米+固定副臂48米，带超起装置，在16米半径下” 进行作业。

案例二：化工厂反应塔吊装（变幅副臂工况）

• 工况描述： 在设备密集的化工厂内，需要将一个重30吨的反应塔吊装到基础上。吊车需要跨越一片低矮
