好的，我们来详细解析一下三一SCC7200TM履带起重机（桁架臂）的起重性能表在实际工作中的应用案例。

首先，需要明确一个核心概念：起重性能表是吊装作业的“生命线”和“法律文件”。任何吊装操作前，都必须严格查阅性能表，确保实际工况（如吊装半径、臂长组合、配重工况等）下的起重量在表格允许的范围内。

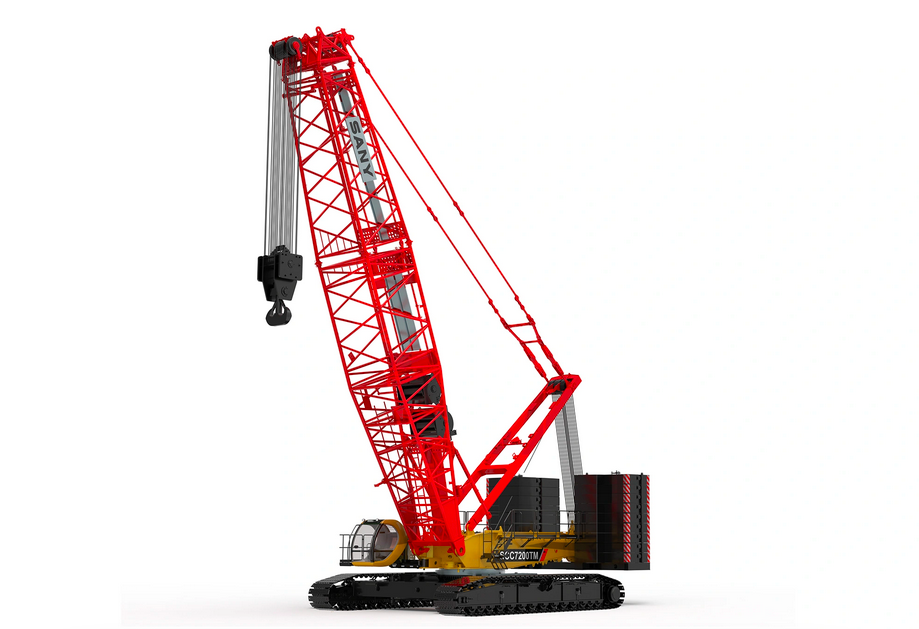

SCC7200TM 基本参数回顾：

场景描述： 在某风电场，需要安装一段重约65吨的风电塔筒。安装位置的地面高度已知，塔筒就位高度约为25米。现场地面平整坚实。

应用性能表步骤：

确定关键参数：
- 吊装重量： 65吨（需包括吊钩、索具重量，假设总计约67吨）。
- 所需幅度（工作半径）： 为确保起重机有足够的安全距离并避开已安装部件，计划在幅度为12米的位置进行吊装。
- 所需臂长： 臂长需要满足起升高度要求。高度 = 就位高度25米 + 吊索具高度 + 安全裕量。计算后，选择36米的主臂长度足够。
查阅性能表（主臂工况表）：
- 找到对应 “36米主臂” 的性能栏。
- 在水平行中查找 “12米幅度” 对应的额定起重量。
- 查表示例（假设数据，请以官方手册为准）：
  - 臂长36米，幅度10米时，起重量可能为100吨。
  - 臂长36米，幅度14米时，起重量可能为70吨。
  - 因此，在12米幅度时，额定起重量应在80-85吨左右。
安全校核：
- 需求重量（67吨） < 额定起重量（~82吨）。
- 安全余量： (82 - 67) / 67 ≈ 22%。这个余量是足够的，符合安全规范。
- 额外检查： 确认使用的配重配置（如60t+100t）是否支持该臂长和幅度下的额定起重量。性能表通常会注明不同配重下的性能，必须匹配。
结论： 该工况下，使用SCC7200TM配36米主臂，在12米幅度下吊装67吨的塔筒是安全可行的。机手需严格按照性能表设置起重机。

场景描述： 在化工厂扩建项目中，需要将一个重95吨的大型反应器安装到密集的设备群中。由于周围设备阻挡，起重机无法靠近，需要在较远距离吊装，且需要一定的高度越过障碍物。

应用性能表步骤：

确定关键参数：
- 吊装重量： 95吨 + 吊钩索具 ≈ 97吨。
- 所需幅度： 反应器中心距离起重机理论中心约20米。
- 所需臂长和类型： 主臂高度可能不足，且大幅度下主臂性能下降严重。因此需要采用 “主臂 + 固定副臂” 工况。假设选择 “54米主臂 + 18米固定副臂”，总臂长72米。副臂角度通常固定（如30°）。
查阅性能表（固定副臂工况表）：
- 性能表会专门有一张针对“主臂+固定副臂”的表格。
- 找到 “54米主臂 + 18米副臂” 的配置栏。
- 查找 “20米幅度” 对应的额定起重量。注意： 这个幅度是指吊钩铅垂线到起重机回转中心的距离，在副臂工况下，
