好的，我们来详细探讨一下三一SCC7000A履带起重机在不同典型工况下，其起重性能表的应用方法和实际案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文件”。任何吊装操作前，都必须根据实际的工况（主臂长度、副臂长度、工作半径、配重状态、地基处理方式等）查询对应的性能表，以确定在该工况下起重机的最大起吊能力是否满足要求。

一、认识SCC7000A起重性能表的关键要素

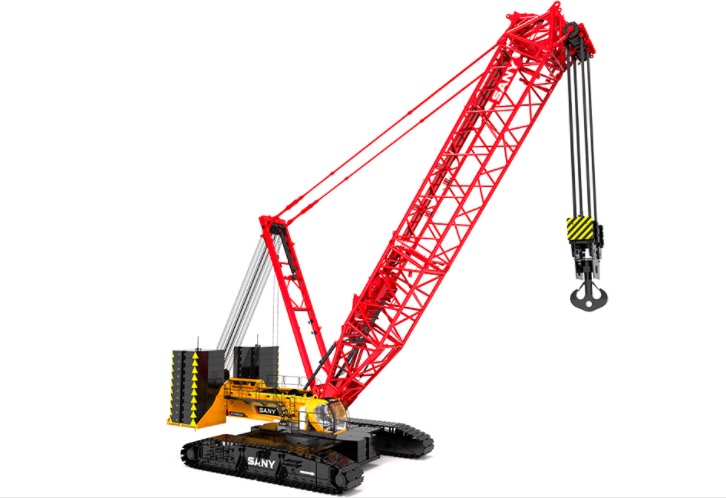

SCC7000A是一款700吨级的履带起重机，其性能表非常复杂，通常包含多个子表。应用前，必须理解以下关键参数：

1. 主工况配置：包括主臂长度、是否带副臂（固定副臂或变幅副臂）、超起装置的状态（无超起、带超起桅杆、带超起配重车等）、配重重量、履带展宽。
2. 性能参数：主要是工作半径 和额定起重量。性能表的核心就是告诉你，在特定的臂架组合和配置下，在某个工作半径时，起重机最多能吊多重。
3. 限制条件：性能表通常有备注，如“地基承载力要求”、“风速限制”、“吊钩重量已扣除”等，这些条件同样至关重要。

二、不同工况下的应用案例

以下是几个典型的工况应用案例，模拟从计划到执行的完整流程。

案例一：风电设备吊装（典型主臂+变幅副臂工况）

• 场景描述：在风电场吊装一台风力发电机的机舱，重量为95吨，需要安装的高度为110米。
• 工况选择：这种高耸设备吊装通常使用 “主臂 + 变幅副臂” 工况。变幅副臂可以改变角度，适应不同的安装高度和空间要求。
• 应用步骤：
  1. 确定工况配置：
     • 根据安装高度110米，并考虑吊钩、索具的高度以及安全距离，初步选定主臂长度84米，变幅副臂长度60米。
     • 使用超起装置以增加稳定性，配重选择全配重。
     • 履带展宽使用最宽状态，以降低接地比压，增加稳定性。
  2. 查询性能表：
     • 找到对应“84m主臂 + 60m变幅副臂，带超起”的性能子表。
     • 确定工作半径。机舱需要被吊到塔筒顶端，塔筒底部直径较大，因此需要足够的工作半径以避免吊臂与塔筒干涉。假设计划工作半径为20米。
     • 在性能表中，横坐标找到“工作半径20m”，纵坐标找到“副臂角度”（例如84°），交叉点对应的数值就是额定起重量。假设查表得值为108吨。
  3. 安全校核：
     • 吊装物重量：机舱95吨 + 吊钩索具约5吨 = 吊装总重量约100吨。
     • 能力对比：额定起重量108吨 > 吊装总重量100吨。满足要求，但负载率已达92.5%，属于重载作业，需要格外谨慎。
     • 其他校验：检查性能表备注，确认20米半径下对地基承载力的要求（如≥15t/m²），并确保现场地基处理达标。同时，风速必须严格控制在性能表允许范围内。
• 结论：该工况方案可行，但必须做好详细的安全预案，包括监测风速、地基沉降等。

案例二：石化厂大型罐体吊装（典型单主臂工况）

• 场景描述：在化工厂区内安装一个直径10米、重量150吨的大型反应罐。现场空间相对开阔，安装高度较低。
• 工况选择：此类吊装通常使用单主臂工况即可，结构简单，效率高。
• 应用步骤：
  1. 确定工况配置：
     • 罐体高度15米，考虑吊装空间，主臂长度选42米即可。
     • 由于重量较大，使用超起装置和全配重。
     • 履带展宽根据现场地面情况选择。
  2. 查询性能表：
     • 找到“42m主臂，带超起”的性能子表。
     • 计划将罐体吊起后，回转至基础上方安装。需要计算最大工作半径，可能发生在回转过程中。假设最大工作半径为14米。
