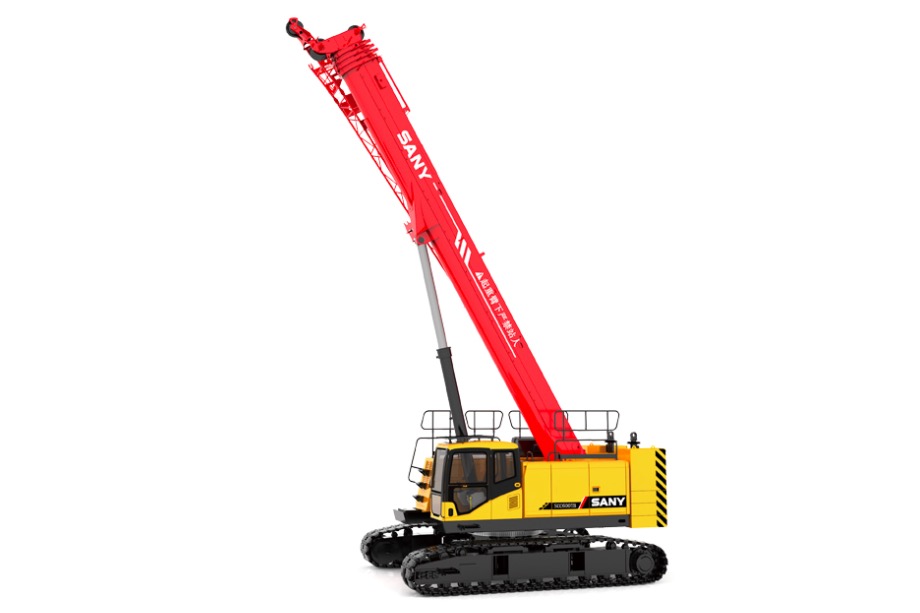

好的，我们来详细解析一下三一SCC550TB-1伸缩臂履带起重机在不同工况下，如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。

第一步：理解性能表的基本构成

在查看任何案例之前，必须先读懂性能表。SCC550TB-1的性能表通常会包含以下几个关键变量：

1. 工作幅度： 吊臂铰点中心到吊钩重物中心的水平距离。这是最重要的参数。
2. 吊臂长度： 主臂伸出的长度。
3. 配重工况： 该机型通常有基本配重和可选配重。使用不同配重会直接影响起重能力。
4. 额定起重量： 在特定幅度和臂长组合下，允许起吊的最大重量。
5. 后方/侧方区域作业： 性能表通常区分正后方（0°）、侧方（90°）和正前方（180°）的起重能力，后方最强，前方最弱。

核心原则： 对于任何一个吊装任务，你都必须同时满足 “幅度” 和 “臂长” 两个条件对应的额定起重量，并且实际起吊重量必须小于或等于该值。

第二步：应用案例解析

假设我们有一个项目，需要吊装一台重30吨的设备。

案例一：近距离、基础工况安装

• 任务描述： 将设备从卡车吊装到旁边5米远的基础上。场地平坦开阔，无需长距离移动。
• 应用性能表步骤：
  1. 确定关键参数：
     • 实际吊重： 30吨（包括吊钩、索具重量，假设总计31吨）。
     • 所需幅度： 为了安全，卡车和基础之间需要一定距离，假设工作幅度为8米。
     • 所需臂长： 由于距离近，不需要很长的臂，使用最短的主臂（如18米）可能就足够了，但需考虑设备高度和吊钩高度。
  2. 查阅性能表（假设使用基本配重）：
     • 找到 “主臂工况” 性能表。
     • 在 “臂长” 列中找到 18米。
     • 在 “幅度” 行中找到 8米。
     • 查看交叉点的数值，假设对应额定起重量为 45吨。
  3. 判断与决策：
     • 31吨（实际吊重） < 45吨（额定起重量），满足要求。
     • 结论： 可以使用18米臂长，在8米幅度下安全完成此次吊装。此工况下起重能力有较大富余，安全系数高。

案例二：中距离、有障碍物工况

• 任务描述： 需要越过一个6米高的围墙，将设备吊装到围墙内15米远的位置。
• 应用性能表步骤：
  1. 确定关键参数：
     • 实际吊重： 依然是31吨。
     • 所需幅度： 15米。
     • 所需臂长： 这是关键！臂长不仅要满足幅度要求，还要满足高度要求。
       • 设备离地高度 + 索具高度 + 安全间隙（至少0.5-1米）+ 围墙高度 = 所需最小吊钩高度。
       • 假设设备高3米，需要越过6米高墙，吊钩至少需要10米以上的高度。通过几何计算（吊臂仰角），可能需要选择 30米 左右的臂长才能安全越过围墙并在15米幅度下达到所需高度。
  2. 查阅性能表（假设使用基本配重）：
     • 找到 “臂长” 列中的 30米。
     • 找到 “幅度” 行中的 15米。
     • 查看交叉点，假设额定起重量为 38吨。
  3. 判断与决策：
     • 31吨 < 38吨，依然满足要求。
     • 结论： 可以使用30米臂长，在15米幅度下作业。但相比案例一，起重能力的富余量变小，需要更精确地控制重量和幅度。

案例三：极限工况（重量与幅度临界）

• 任务描述： 场地受限，必须使用更长的臂长（42米）将设备吊装到25米远的位置。
• 应用性能表步骤：
  1. 确定关键参数：
     • 实际吊重： 31吨。
