三一SCC4500A履带吊性能参数表、吊车吊臂计算工况表

点此查看

好的，我们来详细探讨一下三一SCC4500A履带起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文件”。任何吊装作业前，都必须根据现场实际的工况（如吊装半径、臂架组合、配重配置、是否使用超起等）查阅性能表，确保吊重和作业参数在安全范围内。

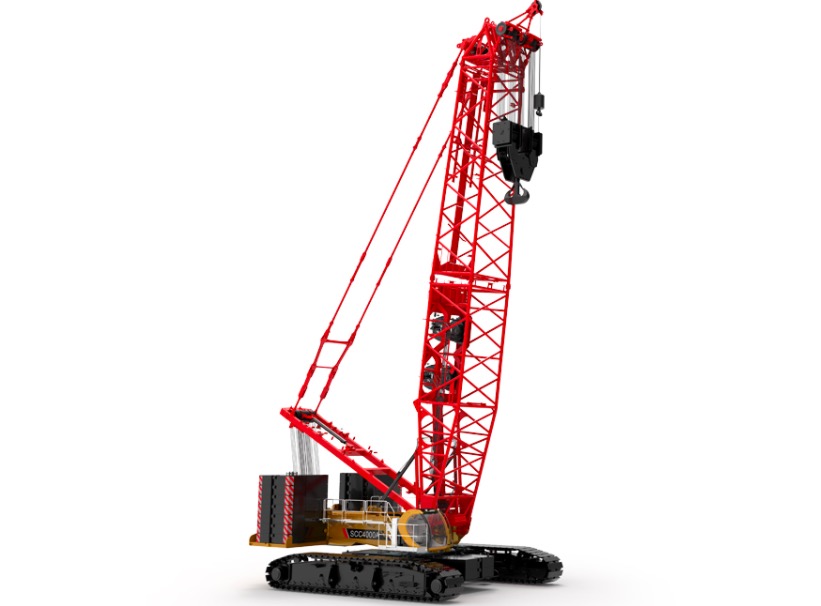

三一SCC4500A是一款450吨级的履带起重机，其起重能力非常强大，但高度依赖于配置。其性能表通常分为几个主要部分，对应不同的工况：

我们将通过三个典型的工程场景来说明如何应用性能表。

场景描述： 在某风电场，需要吊装一台风力发电机的机舱，重量为95吨。吊车站在坚实的地面上，机舱安装高度为90米。由于现场空间限制，吊车中心需要与塔筒中心保持一定距离，预计吊装半径（工作幅度）为28米。

应用性能表的步骤：

确定工况配置：
- 由于吊装高度高（90米），且重量大，必须使用超起装置。
- 臂架组合：选择主臂+超起工况。需要确定主臂长度。安装高度90米，加上吊索具和机舱本身的高度，主臂长度至少需要100米以上。我们假设选择 102米主臂。
- 配重：使用全配重（150吨）+ 超起配重（200吨），这是最大化起重能力的标准配置。
查阅性能表：
- 找到SCC4500A对应 “102米主臂 + 超起” 的性能表页。
- 在表格左侧的“工作幅度”列中找到 28米。
- 横向查看该行对应的“额定起重量”。我们假设查表得到的数据是 108吨。
对比分析与决策：
- 需求： 吊重95吨 @ 28米半径。
- 性能表允许值： 108吨 @ 28米半径。
- 结论： 108吨 > 95吨，方案可行。并且有 (108-95)/108 ≈ 12% 的安全余量，符合安全规范（通常要求负载率低于75%-85%，此处负载率约为88%，需根据公司安全标准确认，但仍在额定能力内）。
额外检查：
- 还需要核对性能表下方的注释，例如：
  - 地面许用压强是否满足要求？
  - 超起半径是否设置为推荐值（如12米）？
  - 风速限制是多少？现场风速是否超标？

场景描述： 在化工厂扩建项目中，需要安装一个重量为70吨的反应塔。反应塔长度40米，安装位置周围空间开阔，吊车可以靠近基础施工。目标是将反应塔垂直吊起后，直接放入基础中。

应用性能表的步骤：

确定工况配置：
- 吊装高度不高（远低于主臂独立作业高度），重量适中，场地开阔允许吊车近距离作业。因此，选择最简单的 主臂工况，无需超起。
- 臂长选择：为确保安全，臂长需能覆盖吊装高度和作业空间。选择 48米主臂 足够。
- 配重：使用全配重（150吨）。
查阅性能表：
- 找到SCC4500A对应 “48米主臂” 的性能表。
- 我们的目标是让吊装半径尽可能小。假设吊车可以开到离基础中心10米的位置。
- 在“工作幅度”列中找到 10米，查得额定起重量为 178吨。
对比分析与决策：
- 需求： 吊重70吨 @ 10米半径。
- 性能表允许值： 178吨 @ 10米半径。
- 结论： 178吨 >> 70吨，方案非常安全。负载率仅为39%，有
