好的，我们来详细探讨一下三一SCC400TB伸缩臂履带起重机（通常称为“伸缩臂履带吊”）的起重性能表在不同工况下的具体应用案例。

首先，需要明确一个核心概念：起重性能表是吊装作业的“生命线”和“法律文件”。任何操作都必须严格依据性能表进行，严禁超载。

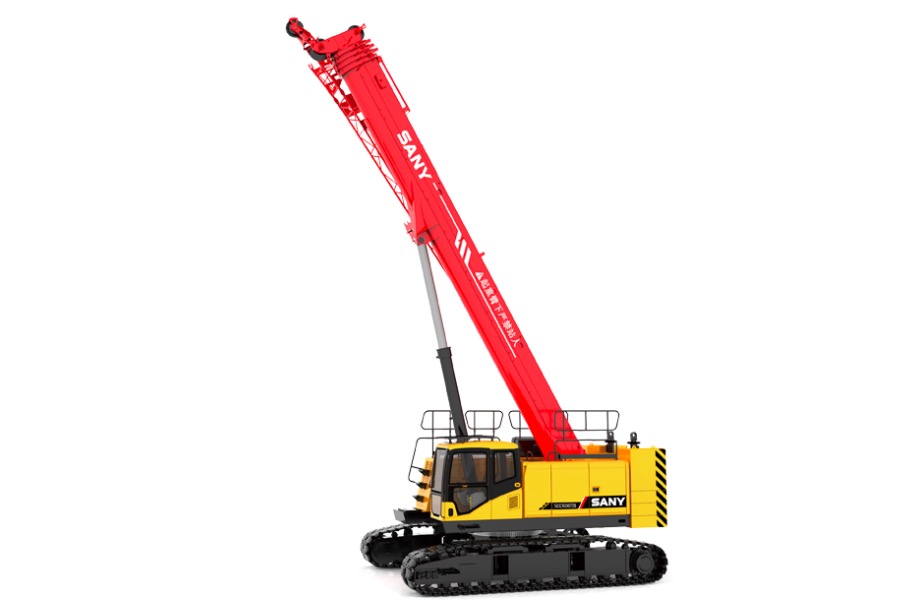

三一SCC400TB是一款40吨级的伸缩臂履带起重机，其最大特点是兼具了履带起重机的接地比压小、带载行走能力和汽车起重机的快速自装卸、灵活转场的优势。其起重性能主要受以下因素影响，这些因素都体现在性能表中：

1. 工况：主要是支腿伸出状态（全伸/半伸）或使用履带底座。
2. 臂长：主臂的长度。
3. 工作幅度：吊钩中心到起重机回转中心的水平距离。
4. 配重：安装的配重吨位。

性能表通常会针对不同工况（如“带履带吊重行驶”、“使用支腿固定吊装”）给出多张表格。

应用案例场景分析

以下是几个典型的应用案例，展示如何查询和应用SCC400TB的性能表。

案例一：风电场内设备检修（定点精确吊装）

• 场景描述：在风电场内，需要将一台重约5吨的齿轮箱部件吊装至70米高的机舱内。作业区域地面平整坚实。由于是精确就位，起重机需要保持固定位置。
• 工况选择：为了获得最大的稳定性和起重能力，应选择使用支腿、全伸的工况。这会使用性能表中起重能力最强的一张表。
• 性能表查询与应用：
  1. 确定臂长：目标高度70米，加上吊索具高度和安全距离，主臂长度至少需要80米左右。我们查询SCC400TB的性能表，看80米臂长下的能力。
  2. 确定幅度：起重机需要停放在离风机塔筒一定距离的位置。假设经过测量，吊装时的工作幅度为16米。
  3. 查表：在“使用支腿、全伸”的工况性能表中，找到“主臂长度80米”与“工作幅度16米”的交叉点。假设查得额定起重量为 6.5吨。
  4. 计算与决策：
     • 吊物重量：5吨
     • 吊钩、索具重量：约0.3吨
     • 总吊重 = 5 + 0.3 = 5.3吨
     • 安全校验：5.3吨 < 6.5吨（额定起重量），且留有约22%的安全余量，符合安全规范。
     • 结论：该吊装方案可行。

案例二：市政管网铺设（带载移动吊装）

• 场景描述：在一条正在铺设的市政管道沟槽旁，需要将多根混凝土管（每根重4吨）依次吊运并安装到沟槽中。沟槽长度约200米，地面经过简单压实处理。
• 工况选择：此场景需要起重机频繁移动，最能发挥SCC400TB履带吊的优势。应选择带履带吊重行驶的工况。特别注意：此工况下的起重能力远低于固定工况。
• 性能表查询与应用：
  1. 确定臂长和幅度：为了覆盖沟槽宽度，臂长可能选择24米，工作幅度控制在8米以内，以保证吊物在司机正前方移动，视野良好。
  2. 查表：在“带履带吊重行驶”的专用性能表中，找到“臂长24米”、“幅度8米”的交叉点。假设查得额定起重量为 4.8吨。性能表会明确规定允许的带载行驶速度（通常是低速档）。
  3. 计算与决策：
     • 总吊重（含索具）：约4.2吨
     • 安全校验：4.2吨 < 4.8吨，满足要求。
     • 额外检查：
       • 地面承载力：必须确认地面能够承受履带吊带载行走的压力，必要时铺设路基板。
       • 路径勘察：移动路径必须平整、无障碍，坡度不能超过性能表规定的限制（通常很小，如1-2%）。
     • 结论：方案可行，但操作必须平稳缓慢，密切注意地面情况。

案例三：工地设备转场（重物
