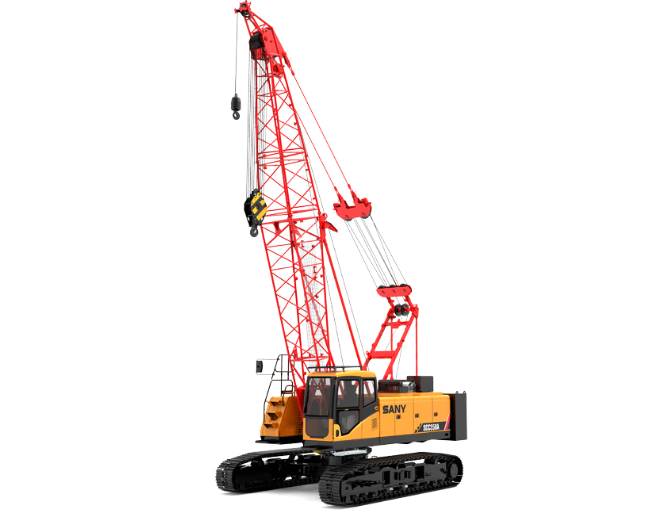

好的，我们来详细解析一下三一SCC350A履带起重机在不同工况下，其起重性能表的具体应用案例。

首先，请明确一个核心概念：起重性能表是吊装作业的生命线，任何吊装计划都必须严格依据性能表进行。 SCC350A的性能表会根据主臂长度、副臂长度、工作幅度（回转半径）以及配重配置这四个关键变量而变化。

第一步：理解SCC350A起重性能表的基本构成

在查看性能表前，你需要知道SCC350A的几种典型配置：

• 主臂工况： 使用主臂进行吊装，臂长组合范围广（例如18m至84m）。
• 固定副臂工况： 在主臂末端接上固定角度的副臂，用于需要更大高度的工况。副臂角度通常有15°、30°等。
• 塔式工况： 主臂垂直安装，再接副臂，用于要求极限高度的工况（如电厂烟囱、桥墩）。
• 配重： 通常有基本配重（如90吨）和最大配重（如125吨）可选。配重越大，起重能力越强，尤其是在大半径时。

性能表通常是一个矩阵表格：

• 纵轴（Y轴）： 代表工作幅度（吊钩中心到起重机回转中心的水平距离），单位：米。
• 横轴（X轴）： 代表主臂长度（或主臂+副臂长度），单位：米。
• 表格交叉点的数值： 代表在该臂长和该幅度下，起重机所能吊起的最大额定起重量，单位：吨。

第二步：应用案例分析

我们假设一个项目场景：某化工厂需要在设备区安装一台重45吨的核心反应器。

案例一：开阔场地，近距离吊装

• 工况描述： 设备堆放位置离安装基础很近，场地开阔无障碍物。安装高度为15米。
• 吊装计划： 计划将反应器直接吊起并旋转到位。
• 性能表应用：
  1. 确定关键参数：
     • 吊装重量： 45吨（需考虑吊钩、索具重量，假设总重为47吨）。
     • 所需幅度： 由于设备就近放置，预计幅度在8米以内。
     • 所需臂长： 安装高度15米，加上吊索具高度和安全余量，选择24米主臂足够。
  2. 查阅性能表（以24米主臂，125吨配重为例）：
     • 在“主臂长度24m”这一列向下查找。
     • 在“工作幅度8m”这一行，对应的额定起重量可能为70吨左右（具体数值需查官方性能表）。
  3. 安全校核：
     • 所需吊重47吨 < 额定起重量70吨。
     • 结论： 该工况安全，SCC350A能力绰绰有余。甚至可以选用更短的臂长或更小的配重以节省成本。

案例二：受限空间，跨障碍吊装

• 工况描述： 反应器必须越过一个12米高的厂房结构，安装到结构内部的基座上。从起重机站位到安装点的水平距离为20米。
• 吊装计划： 需要将反应器提升到足够高度，越过厂房顶，然后变幅（趴杆）将其送入指定位置。
• 性能表应用：
  1. 确定关键参数：
     • 吊装重量： 仍为47吨。
     • 所需幅度： 最关键参数。吊装就位时，吊钩中心离回转中心距离为20米。
     • 所需臂长： 必须计算吊钩越过12米高厂房并留有安全距离所需的高度。假设需要30米净高，考虑到吊钩滑轮组和角度，可能需要选择48米或54米的主臂。
  2. 查阅性能表（以54米主臂，125吨配重为例）：
     • 找到“主臂长度54m”这一列。
     • 在“工作幅度20m”这一行，查找对应的额定起重量。这个数值会急剧下降，可能只有55吨左右。
  3. 安全校核与风险分析：
     • 所需吊重47吨 < 额定起重量55吨。从数字上看是可行的。
     • 但必须注意： 性能表的值是静态的。在实际操作中，从起吊点到就位点是一个动态
