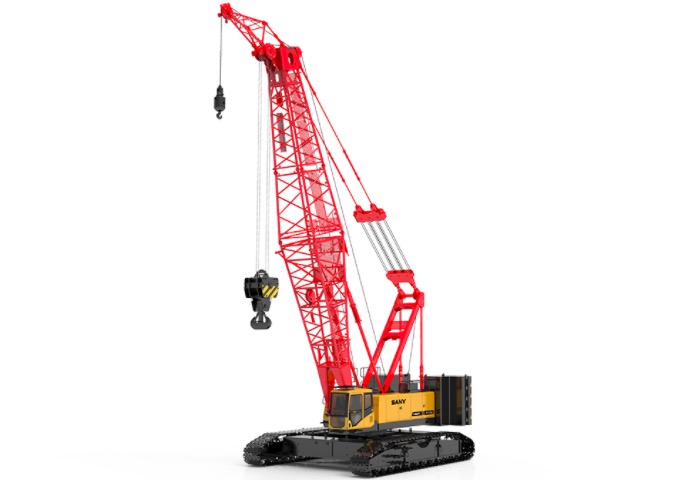

好的，我们来详细探讨一下三一SCC1800A履带起重机在不同工况下，其起重性能表的实际应用案例。

首先，要理解性能表的应用，必须先明白其核心构成。SCC1800A的性能表不是一个单一的数字，而是一个多维度的数据矩阵，主要受以下因素影响：

1. 工况配置：主臂工况、固定副臂工况、带超起装置工况等。
2. 工作幅度：吊钩中心到起重机回转中心的水平距离。
3. 臂架组合：主臂长度、主臂+副臂的长度、臂架的角度。
4. 配重配置：是否使用中央配重、是否使用后置配重以及配重的总重量。
5. 地基要求：对地面承载能力的要求。

下面，我们通过三个典型的工程案例来具体说明如何应用性能表。

案例一：城市综合体钢结构吊装（主臂工况）

• 项目背景：在某城市中心商业综合体的建设中，需要吊装大型钢梁和钢柱。施工场地狭窄，周围有建筑物，对起重机的站位和回转有严格限制。吊装物最重为45吨的钢柱，需要将其吊装至30米高的位置。
• 工况分析与性能表应用：
  1. 确定工况：由于是独立吊装，无需副臂，选择主臂工况。
  2. 确定臂长：建筑物高度30米，加上吊索具高度和钢柱本身高度，预计吊钩需要达到约40米的高度。查询性能表，选择42米主臂。
  3. 确定幅度：由于场地狭窄，起重机无法紧贴安装点站位。经测量，吊装时的工作幅度约为16米。
  4. 查询性能表：在SCC1800A主臂工况性能表中，找到“主臂长度42米”这一列，向下找到“工作幅度16米”这一行，交叉点的数值即为该工况下的额定起重量。假设查表结果为 58吨。
  5. 安全校核：
     • 吊重：45吨 < 58吨（额定起重量），满足要求。
     • 百分比：45 / 58 ≈ 77.6%，在安全范围内（通常要求低于85%-90%，具体看公司安全规定）。
     • 抗倾覆能力：还需考虑风载、动态负荷等，但性能表给出的额定值已包含基本安全系数。
• 结论：使用42米主臂，在16米幅度下，SCC1800A可以安全地完成此次45吨钢柱的吊装任务。吊装方案中需明确划定起重机站位区域和回转禁区。

案例二：电厂高耸结构安装（固定副臂工况）

• 项目背景：在火电厂建设中，需要安装一个高85米的烟囱钢内筒。吊装高度高，且需要将构件精确穿过已有的外部结构，作业半径大。
• 工况分析与性能表应用：
  1. 确定工况：主臂高度无法满足要求，必须使用主臂+固定副臂的工况。
  2. 确定臂架组合：目标高度85米，选择 60米主臂 + 36米副臂，总臂长96米，满足高度要求。副臂的安装角度（如30°）也会影响性能，需在性能表中确认。
  3. 确定幅度：由于要避开周围结构，起重机站位较远，预计工作幅度为28米。
  4. 查询性能表：切换到SCC1800A的“固定副臂工况”性能表。找到“主臂60m + 副臂36m”的组合，以及对应的副臂角度。然后在“幅度”列中找到28米（或最接近的保守值，如30米），查得其额定起重量。假设查表结果为 22吨。
  5. 安全校核：
     • 吊重：烟囱分段重量为20吨 < 22吨，满足要求。
     • 关键点：副臂工况下，起重机的稳定性对侧向力非常敏感。必须严格确保吊装过程中载荷垂直起降，严禁侧向拉拽，且需密切关注风速，因为高耸臂架的风载影响巨大。性能表通常是在理想平稳状态下给出的，现场必须留有更大的安全余量。
• 结论：使用60米主臂+36米副臂的组合，在28米幅度下，理论上可以吊装20吨的构件。但此工况下，**吊装工艺的精细制定和全程监控
