好的，我们来详细解析一下三一SCC1500A-1履带起重机在不同工况下，其起重性能表的实际应用案例。

首先，需要明确一个核心概念：履带起重机的起重能力不是固定值，它主要取决于三大因素：

1. 工况（主臂长度和角度）： 这是最关键的变量。臂越长，或工作幅度（吊重距离）越大，起重能力越小。
2. 吊装方式（主臂工况 or 固定副臂工况）： 是否加装副臂来提升吊装高度。
3. 配重配置： 使用多少吨的配重，直接影响起重机的稳定性和起重能力。

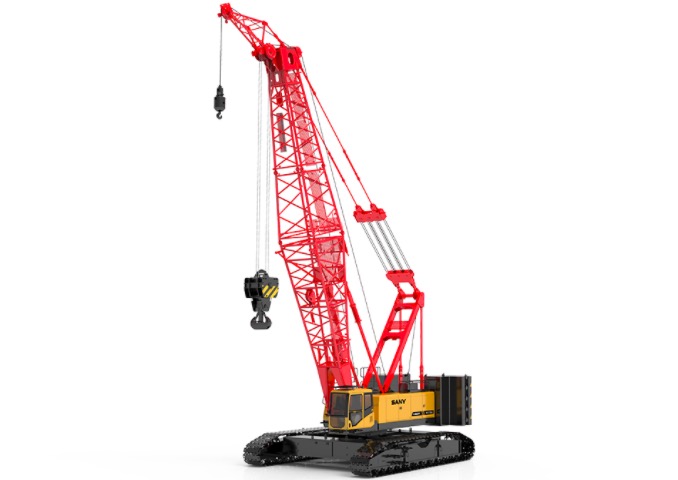

SCC1500A-1是一款150吨级的履带吊，其性能表会详细列出在不同臂长、不同工作幅度下的额定起重量。

应用案例一：大型设备卸车与就位（主臂工况）

场景描述： 在某化工厂建设中，需要将一台重85吨的反应器从运输平板车上吊起，并安装到15米高的混凝土基础上。设备就位时，起重机吊钩中心到回转中心的距离（工作幅度）约为12米。现场地面坚实平整。

应用性能表步骤：

1. 确定工况： 这是一个典型的主臂工况。由于基础高度为15米，加上吊索具和设备本身的高度，主臂长度需要至少达到21米以上。我们选择 主臂长度 24米。
2. 查询性能表： 找到SCC1500A-1在 24米主臂、标准配重（通常为55吨） 下的起重性能表。
   • 在“工作幅度”一栏中找到 12米。
   • 对应的“额定起重量”可能是 约92吨。（注：此为示例数值，请务必查阅最新官方性能表）
3. 安全校核：
   • 设备重量： 85吨。
   • 吊索具重量： 假设为2吨。
   • 总吊重： 85吨 + 2吨 = 87吨。
   • 比较： 87吨 < 92吨（额定起重量），满足要求。
4. 额外检查： 还需要检查在12米幅度下，24米主臂的起升高度是否足够。性能表通常会附带“起升高度-工作幅度”曲线图，确认24米臂在12米幅度下的高度远高于15米，安全。
5. 结论： 使用SCC1500A-1，配置24米主臂和标准配重，可以安全完成此次吊装任务。

应用案例二：高层建筑钢结构吊装（固定副臂工况）

场景描述： 在某商业综合体项目中，需要将一根重25吨的钢梁吊装到50米的高度。由于建筑结构密集，起重机需要站在较远的位置，预计工作幅度为20米。

应用性能表步骤：

1. 确定工况： 主臂高度可能无法满足50米的要求，必须使用 固定副臂工况。假设配置为 主臂30米 + 副臂18米。
2. 查询性能表： 找到SCC1500A-1在 30米主臂 + 18米副臂、可能需使用重型配重（如74吨） 下的起重性能表。副臂工况的性能表会更复杂，需要关注副臂的安装角度。
3. 关键参数： 此时，起重能力不仅受工作幅度影响，还受副臂角度限制。假设副臂角度为30度。
   • 在性能表中，找到 工作幅度20米 与 副臂角度30度 的交汇点。
   • 对应的“额定起重量”可能为 约28吨。
4. 安全校核：
   • 总吊重： 钢梁25吨 + 吊索具1.5吨 = 26.5吨。
   • 比较： 26.5吨 < 28吨（额定起重量），勉强满足，但余量很小。
5. 风险分析与决策：
   • 余量不足： 2.5%的安全余量低于通常建议的10%-15%，风险较高。任何风吹、晃动或重量计算误差都可能导致超载。
   • 优化方案：
     • 方案A（首选）： 如果场地允许，尽量减小工作幅度到18米，此时额定起重量可能会显著增加（例如达到35吨），安全余量充足。
     • 方案B： 如果无法
