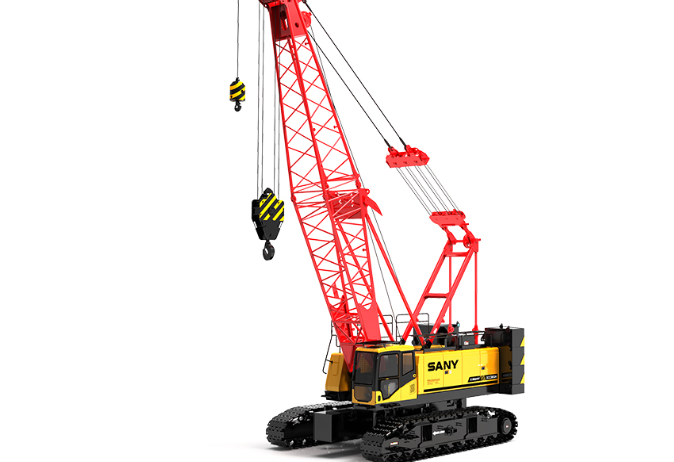

好的，我们来详细解析一下三一SCC1000A-6桁架臂履带起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文件”。任何吊装操作都必须严格依据性能表进行，严禁超载。

一、 理解SCC1000A-6的基本配置和性能表结构

SCC1000A-6是一款100吨级的履带起重机，其起重能力主要受以下几个因素影响，这些因素也构成了性能表的查询维度：

1. 工况：这是最大的分类。
   • 主臂工况：使用标准桁架臂进行吊装，是最常用的工况。
   • 固定副臂工况：在主臂顶端安装一个固定角度的副臂（如15°或30°），用于增加起升高度，但会大幅降低起重能力。
   • 塔式副臂工况：主臂垂直或接近垂直，副臂与主臂成一定角度，用于在狭窄空间或需要极高起升高度时（如电厂、高层建筑）。
2. 臂长组合：主臂长度、副臂长度。
3. 工作幅度：吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小。
4. 配重：起重机使用的配重吨位（如34t， 44t等）。配重越大，起重能力通常越强，但对场地地耐力要求也越高。
5. 吊钩滑轮组：使用的滑轮组倍率（如100吨吊钩、50吨吊钩）。倍率不同，钢丝绳分支数不同，会影响最大起重量和起升速度。

性能表通常以矩阵形式呈现，行是工作幅度，列是臂长，交叉点的数字就是在该条件下的额定起重量。

---

二、 应用案例解析

我们假设一个具体的吊装项目：需要将一台重40吨的设备安装到离地面25米高的基础上。

案例一：主臂工况的应用（最常见）

场景分析：

• 吊装重量：40吨
• 所需高度：设备高+索具高+安全距离 ≈ 25米 + 2米 = 27米。
• 工作幅度：由于设备放置点距离起重机站位有一定距离，预计幅度为10米。

查询性能表（假设使用44吨配重）：

1. 确定臂长：我们需要一个主臂，其顶端在幅度10米时，高度能超过27米。通过几何计算或起重机电脑模拟，主臂长度约需36米。
2. 查询性能表（主臂工况表）：
   • 找到“36米主臂”这一列。
   • 向下找到“10米”幅度这一行。
   • 交叉点数字为：46吨（此为示例值，请以实际性能表为准）。

决策与应用：

• 结论：额定起重量46吨 > 吊装重量40吨。从起重能力角度看，此方案可行。
• 下一步：还需要检查：
  • 地基处理：44吨配重+主机重量+吊重，对地面压强很大，需要铺设路基板并确保地耐力满足要求。
  • 抗杆检查：模拟整个吊装过程，确保在起升和回转时，吊臂、吊钩与设备之间不会发生碰撞（抗杆）。

案例二：固定副臂工况的应用（需要更高高度）

场景变化：现在设备需要安装到40米高的位置，且周围空间开阔。

场景分析：

• 吊装重量：40吨
• 所需高度：40米 + 2米 = 42米。
• 工作幅度：预计为12米。

分析：如果仍用主臂，可能需要很长的臂（如54米），但在12米幅度下，54米主臂的起重能力可能远低于40吨。此时应考虑使用主臂+固定副臂工况。

查询性能表（固定副臂工况表）：

1. 确定臂长组合：选择“主臂30米 + 副臂18米”的组合，总臂长48米，足以达到42米高度。
2. 查询性能表：
   • 找到“主臂30m+副臂18m（角度15°）”的工况表。
   • 在“12米”幅度下，查询额定起重量。假设表中数据为：42吨。

决策与应用
