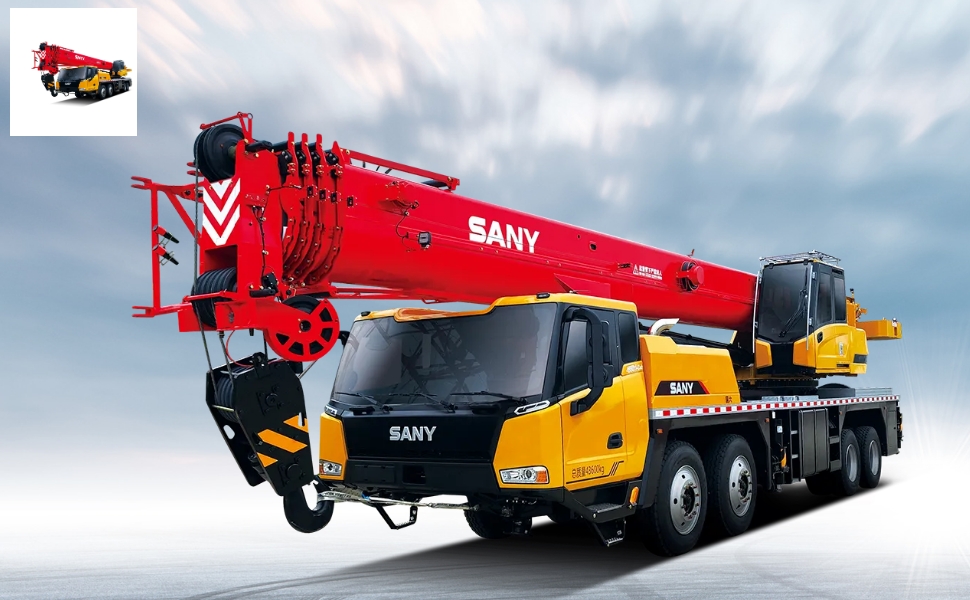

好的，我们来详细解析一下三一STC550T5I-8插电储能版起重机在不同工况下起重性能表的应用案例。

首先，需要理解这款产品的核心特点：插电储能。这意味着它有两种主要工作模式：

1. 插电模式（外接电源）： 使用外部工业用电驱动，此时发动机不工作或仅以极低转速辅助，具有零排放、低噪音、运营成本极低的优势。
2. 储能模式（混合动力）： 使用车载锂电池组供电，结合发动机智能发电，比传统燃油模式更节能、噪音更小。

其起重性能表与传统燃油起重机类似，但插电模式下的性能表现会略有不同（通常全伸臂、小幅度起重能力可能更强，因为电机扭矩输出特性好）。应用性能表的关键在于根据具体工况选择正确的工作模式、臂长、幅度和配重配置。

应用案例一：城市商业中心空调主机吊装（插电模式应用）

• 工况特点：

  • 地点： 密集城区，对噪音和尾气排放有严格限制（绿色施工要求）。
  • 吊物： 大型中央空调主机，重量约12吨。
  • 环境： 作业空间狭窄，需跨越低矮裙楼，将设备吊至20米高的屋顶。
  • 电源： 工地有现成的380V工业配电箱。

• 性能表应用与分析：

  1. 模式选择： 首选插电模式。满足环保要求，且运营成本最低。
  2. 工况配置： 吊装高度20米，需要一定幅度（假设幅度为10米）。查询性能表：
     • 臂长选择： 主臂伸长至约24-26米（考虑高度和安全余量）。
     • 配重： 使用全配重（如16吨）。
     • 性能查询： 在性能表中，找到“主臂工况”、“26米臂长”、“10米幅度”交叉点。假设查得额定起重量为14吨。
  3. 安全校核： 吊物重12吨 < 额定起重量14吨，安全。
  4. 优势体现：
     • 零排放： 不会对商业区空气造成污染。
     • 超低噪音： 发动机不工作，只有电机和机械声音，不影响周边商户和居民。
     • 经济性： 电费远低于柴油费用。

应用案例二：郊外风电检修场设备转运（储能/混合模式应用）

• 工况特点：

  • 地点： 偏远风电场，无外接电源。
  • 吊物： 风机检修用的液压扳手、齿轮箱等部件，单件最重约8吨。
  • 环境： 场地开阔，但需要频繁移动和短距离吊装。
  • 要求： 效率高，需要快速响应。

• 性能表应用与分析：

  1. 模式选择： 使用储能模式或混合动力模式。利用电池能量进行短时、频繁的吊装动作，发动机间歇性工作为电池充电，比持续燃烧柴油更节能。
  2. 工况配置： 吊装高度不高，但需要较大幅度进行设备摆放（假设幅度为14米）。
     • 臂长选择： 使用较短主臂，如18米。
     • 配重： 可考虑使用部分配重或不带配重以提升移动灵活性（需严格按性能表操作）。
     • 性能查询： 查询“主臂工况”、“18米臂长”、“14米幅度”下的额定起重量。假设不带配重时为6吨，带部分配重（如8吨）时为10吨。
  3. 安全校核： 吊物重8吨。若不带配重（6吨）则超载，禁止作业。必须挂上8吨配重，此时额定10吨 > 8吨，安全。
  4. 优势体现：
     • 节能： 相比纯燃油模式，节省燃油20-30%。
     • 高效： 电机响应快，微动性更好，提升检修效率。
     • 适应性： 解决了无外电情况下的绿色高效作业难题。

应用案例三：厂房内大型设备安装（插电模式 + 性能极限应用）

• 工况特点：
  • 地点： 封闭厂房内部，通风有限，
