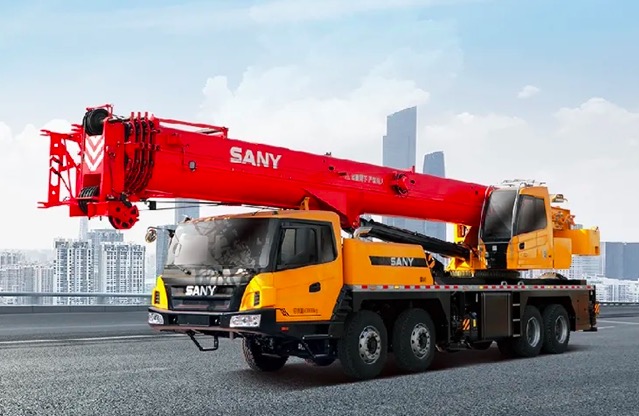

好的，我们来详细解析一下三一STC400T5-1这款40吨级汽车起重机的起重性能表在不同工况下的具体应用案例。

首先，要理解其性能表的核心是 “工况决定性能” 。STC400T5-1主要有两种基本工况，通过U型臂末端的销轴切换：

1. 基本臂工况（短臂、重载工况）：使用前四节臂，起重能力强，适合近距离、大吨位的吊装。
2. 副臂工况（长臂、轻载工况）：使用全部五节臂（主臂+副臂），臂架更长，但起重能力大幅下降，适合幅度大、重量轻的吊装。

性能表的使用遵循一个铁律：吊装重量、工作幅度、臂长、吊钩倍率这四个参数相互制约。确定其中两个，就能从性能表中查出另外两个的极限值。

应用案例一：设备厂房内就位（基本臂工况 - 重载、近距离）

• 场景描述：需要将一台重28吨的设备吊装到工厂车间内指定的混凝土基础上。设备已运至基础旁，基础周围空间开阔，但上方有厂房屋顶，起升高度受限。
• 吊装目标：安全吊起28吨设备，旋转到位，平稳落于基础上。
• 性能表应用分析：
  1. 确定关键参数：吊装重量 28吨 是已知的。由于设备就在基础旁，预计工作幅度（吊机回转中心到设备重心的水平距离）很小，假设为 4米。
  2. 查阅性能表：找到STC400T5-1在**基本臂工况（前四节臂）**下的性能表。
     • 查看 “工作幅度4米” 这一列。
     • 在该列下，寻找臂长与起重量的关系。通常，在4米幅度下，使用较短的臂长（如10.4米或13.5米）就能满足要求，且此时起重能力最大。
     • 性能表示例数据（非官方，仅供示意）：4米幅度，臂长13.5米时，额定起重量可能为 40吨 左右。
  3. 安全校核：
     • 结论：40吨（额定）> 28吨（实际），安全余量充足。
     • 其他考虑：使用主钩，并选择合适的倍率（如重载倍率）。同时，由于在室内，要确保13.5米的臂长在起吊后，设备顶部与屋顶有足够的安全距离。
• 操作要点：
  • 支腿必须全伸，打好水平，确保起重机在坚实平整的地面上。
  • 由于是近距离重载，要严格控制幅度，避免误操作导致幅度增大而超载。
  • 动作缓慢平稳，避免设备摆动。

应用案例二：楼顶安装空调机组（副臂工况 - 轻载、大幅度、高扬程）

• 场景描述：需要在一栋10层高（约35米）的楼顶安装一台重3.5吨的中央空调机组。起重机需停放在楼旁的马路上，马路边缘到楼顶安装点的水平距离约为20米。
• 吊装目标：将3.5吨的设备吊至35米高度，并跨越20米的水平距离，安全放置于楼顶。
• 性能表应用分析：
  1. 确定关键参数：吊装重量 3.5吨。工作幅度至少为 20米（需考虑设备尺寸和楼顶护栏，可能需22-24米）。所需起升高度 > 35米（设备高度+吊索具高度）。
  2. 查阅性能表：必须使用**副臂工况（全伸主臂+副臂）**的性能表。
     • 主臂全长31.5米，加上副臂（如9.5米），总臂长可达41米。
     • 查看 “工作幅度22米” 这一列。
     • 找到臂长41米对应的行。性能表示例数据：22米幅度，41米臂长时，额定起重量可能为 3.8吨 左右。
  3. 安全校核：
     • 结论：3.8吨（额定）> 3.5吨（实际），安全余量非常小。
     • 风险分析：此工况处于起重机能力的极限边缘。必须考虑风荷载（楼顶风大）、吊索具重量（约0.2-0.3吨）
