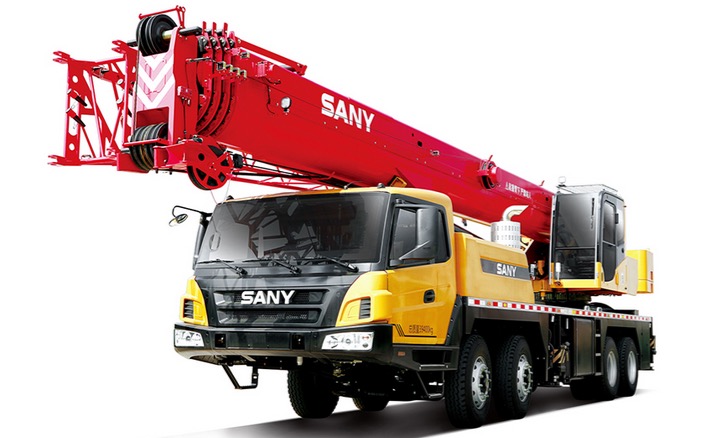

三一STC400E5汽车吊性能参数吊臂计算吊车工况表-吊小二-51机械

三一STC400E5汽车吊性能参数表、吊车吊臂计算工况表

点此查看

好的，我们来详细解析一下三一STC400E5汽车起重机在不同工况下，其《起重性能表》的实际应用案例。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，它不是一成不变的，而是随工况（主要是吊臂长度、工作幅度和配重）动态变化的。

STC400E5 基本参数回顾：

场景描述： 在设备安装车间，需要将一台重达 32吨 的大型机床从平板车上吊装到混凝土基础上。现场空间狭窄，吊车支腿完全伸开，基础距离平板车约 5米。

应用步骤：

确定工况：
- 吊臂长度： 由于距离近、高度要求不高，使用最短的 10.4米 基本臂即可。
- 工作幅度： 重物中心到吊车回转中心的距离约为 5米。
- 配重： 确认配重为全配重状态。
查阅性能表： 找到对应 10.4米臂长 的性能表部分。在“幅度（米）”一列中找到 5米，查看对应的额定起重量。
- 示例数据（非官方，仅为说明）：
  - 臂长 10.4米，幅度 5米时，额定起重量可能为 38吨。
安全分析与决策：
- 对比： 重物重量 32吨 < 额定起重量 38吨。
- 安全余量： (38 - 32) / 38 ≈ 15.8%，这是一个比较理想的安全余量。
- 结论： 在此工况下，STC400E5可以安全地进行此次吊装。但操作时仍需缓慢起钩，观察支腿地面情况，确保万无一失。

场景描述： 在建筑工地二楼楼面（高度约 8米），需要安装一批预制混凝土板，每块重 8吨。吊车停放在楼前空地，回转中心到安装点的水平距离约为 14米。

应用步骤：

确定工况：
- 吊臂长度： 需要覆盖高度和水平距离。通过勾股定理估算，吊臂顶端需高于楼面（加上吊索具高度），臂长至少需要 √(14² + 10²) ≈ 17.2米。因此，选择一个标准的臂长，例如 21.2米（基本臂+第2节臂全伸）是安全且合适的。
- 工作幅度： 14米。
- 配重： 全配重。
查阅性能表： 找到对应 21.2米臂长 的性能表部分，查找 14米 幅度下的额定起重量。
- 示例数据：
  - 臂长 21.2米，幅度 14米时，额定起重量可能为 9.5吨。
安全分析与决策：
- 对比： 重物重量 8吨 < 额定起重量 9.5吨。
- 安全余量： (9.5 - 8) / 9.5 ≈ 15.8%，安全余量充足。
- 结论： 此工况可行。但需注意，幅度较大时，吊臂的柔韧性会增加，起吊和回转时要平稳操作，防止重物晃动。同时要确认吊车支腿下方的地基坚实。

场景描述： 在厂房外部安装通风管道，管道重 2吨，需要安装到离地 25米 高的支架上。吊车受场地限制，只能停在距离安装点 28米 远的位置。

应用步骤：
