好的，我们来详细解析一下三一STC120C4系列（23款）汽车起重机在不同工况下如何应用其《起重性能表》。

首先，请务必明确一个核心原则：《起重性能表》是吊装作业的生命线，任何操作都必须严格遵循，严禁超载。

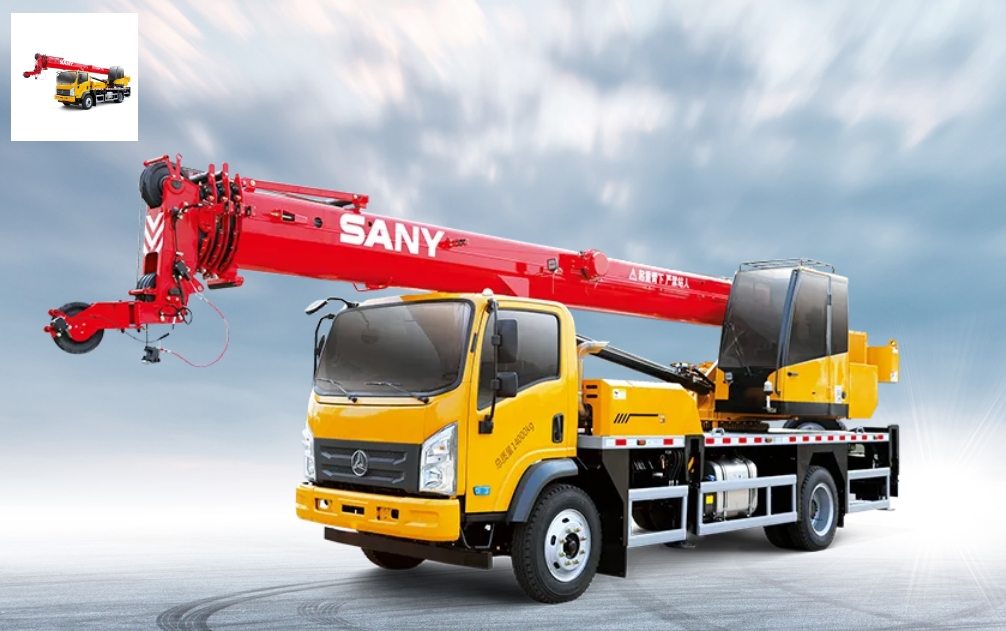

STC120C4是一款12吨级的汽车吊，其特点是机动灵活、作业效率高，广泛应用于城市建设、市政工程、设备安装、物流装卸等场景。其性能表会根据吊臂长度、工作幅度（回转半径）和支腿工况这三个核心变量而变化。

第一步：理解性能表的关键要素

在查看具体案例前，你需要能读懂性能表：

1. 工况选择： STC120C4主要有两种基本工况：

   • 全支腿工况： 伸出全部支腿，提供最稳定的支撑，起重能力最强。这是最常用的工况。
   • 半支腿工况 / 行驶状态短支腿工况： 支腿没有完全伸出，起重能力会大幅降低，通常用于空间受限的紧急或轻载作业。强烈建议新手避免使用此工况。
   • 性能表通常还会细分为：
     • 主臂工况： 使用基本臂和伸缩臂。
     • 副臂工况： 在主臂末端加装副臂，用于增加起升高度，但起重能力会显著下降。

2. 性能表结构： 一个典型的性能表是一个矩阵。

   • 竖列（Y轴）： 代表吊臂长度（单位：米），例如从10.4米（基本臂）到24.4米（全伸臂）。
   • 横排（X轴）： 代表工作幅度（单位：米），即吊钩中心到起重机回转中心的水平距离。
   • 表格交叉点的数值： 代表在该吊臂长度和该工作幅度下，起重机允许的最大起重量（单位：吨）。

3. 其他关键参数：

   • 额定总起重量： 12吨。
   • 起升高度： 随着吊臂伸长和幅度变小而增加。

第二步：应用案例解析

假设我们手头有一份STC120C4的全支腿工况性能表（简化版示例如下），我们将基于此进行分析：

案例一：工地装卸预制板（常规作业）

• 场景： 在平坦的工地现场，将一块重5吨的预制板从卡车上吊运到10米外的指定位置。
• 应用分析：
  1. 确定重量和幅度： 货物重量5吨。假设卡车离放置点较远，预计最大工作幅度需要达到8米。
  2. 选择工况： 场地开阔，使用全支腿工况。
  3. 查阅性能表：
     • 我们需要找到在8米幅度下，能吊起5吨以上的吊臂长度。
     • 查看幅度8米这一列：
       • 臂长10.4米：允许吊重3.8吨 < 5吨 → 不安全！
       • 臂长14.4米：允许吊
