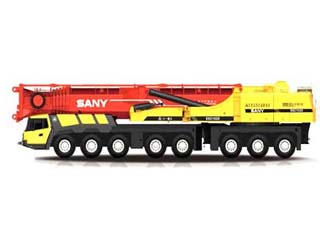

好的，我们来详细解析一下三一SSC1020风电专用起重机在不同工况下，其起重性能表的实际应用案例。
首先，要理解性能表的应用，必须先明白SSC1020的核心特点：
- 车型定位： 风电专用全地面起重机，最大起重量100吨。
- 核心优势： 主打“低成本风电吊装解决方案”，尤其擅长2MW及以下风机的吊装、维护（如更换齿轮箱、叶片等）。
- 关键工况： 其性能表主要围绕主臂工况、风电臂工况（或称“风电工况”）以及副臂工况展开。不同的臂架组合和配重配置，对应完全不同的起重能力。
起重性能表是什么？ 它是一张详细规定了在特定工况（臂长、幅度、配重）下，起重机安全起吊的最大重量的表格。是吊装作业的“法律”和“生命线”，任何时候都必须严格遵守。
应用案例解析
我们模拟一个典型的2MW风机维护项目——更换齿轮箱。
项目背景：
- 任务： 更换一台2MW风机的齿轮箱。
- 吊物： 新齿轮箱，重量为 38吨。
- 吊装高度： 轮毂中心高度为90米。
- 作业地点： 风电场内部，地面坚实平整。
案例一：主臂工况下的性能表应用（用于辅助吊装）
场景： 在更换齿轮箱前，需要先将旧的齿轮箱从机舱内移出，并放置到地面。这个过程中，齿轮箱需要被吊离机舱，但不需要举升到90米的高度，可能只需要下放到60-70米幅度外的安全区域。
应用步骤：
确定工况： 此时作业半径较大（例如40米），但起升高度要求不高。我们选择主臂工况，因为其设置相对简单快捷。
查阅性能表：
- 假设我们使用主臂长度42米，全配重（16吨）。
- 在性能表上，找到“42米主臂”这一列。
- 横向查找“幅度（工作半径）”为 40米 的那一行。
- 交叉点对应的数值，就是该工况下的最大额定起重量。假设表中显示为 45吨。
安全校核与决策：
- 吊物重量（38吨） < 额定起重量（45吨），满足要求。
- 安全余量： (45 - 38) / 45 ≈ 15.5%，这是一个相对安全的余量。
- 决策： 可以使用42米主臂在40米半径下执行此卸车和摆放任务。吊装指挥需要确保实际幅度通过传感器监控，始终不超过40米。
结论： 在主臂工况下，性能表帮助我们快速确定了对于中等半径、中等高度作业的可行性。
案例二：风电臂工况下的性能表应用（核心任务）
场景： 现在需要将新的38吨齿轮箱吊装至90米高的机舱内。这是本次任务的核心和高风险环节。
应用步骤：
确定工况： 起升高度要求极高（90米+），必须使用风电臂工况。SSC1020的风电臂是其专门为风机吊装设计的臂架组合，通常由“主臂 + 风电臂节”构成，可以实现超高的起升高度。
查阅性能表：
- 我们需要一个臂长组合能达到90米以上的高度。假设选择 主臂 + 风电臂，总臂长96米。配置全配重（16吨） 和超起桅杆（如果有，能大幅提升起重性能）。
- 在性能表上，找到“96米风电臂”工况。
- 关键点： 吊装齿轮箱时，吊钩需要垂直进入空间狭小的机舱。这意味着起重机需要尽可能靠近塔筒，以减小工作半径。假设我们能将起重机定位在离塔筒中心 14米 的位置。
- 在“96米臂长”列下，查找“幅度”为 14米 的额定起重量。假设表中显示为 55吨。
安全校核与决策：
- 吊物重量（38吨） < 额定起重量（55吨），满足要求。
- 安全余量： (55 - 38) / 55 ≈ 30.9%，这是一个非常理想的安全余量。
