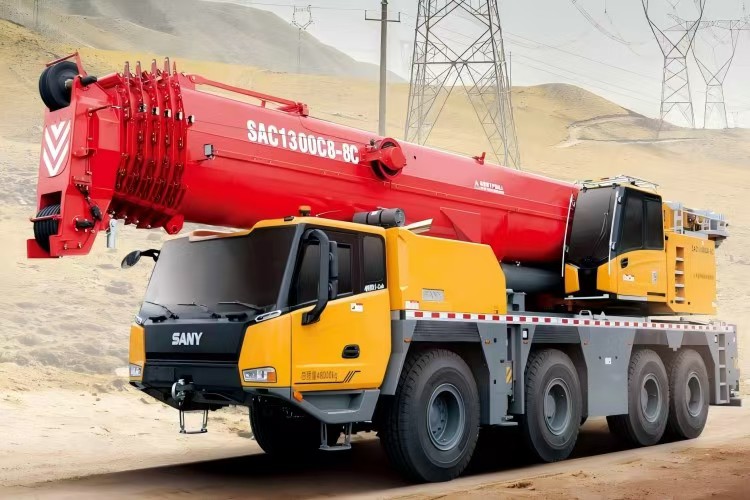

好的，我们来详细解析一下三一SAC1300C8-8全地面起重机在不同工况下，如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。

第一步：理解性能表的核心要素

在查看任何性能表之前，必须明确几个关键概念：

1. 额定总起重量：性能表上标注的最大起重量，是在特定工况下（如特定幅度、支腿全伸、使用特定配重）能够安全起吊的重量。实际工作中绝不允许超过此值。
2. 工作幅度：吊臂回转中心到吊钩垂直线的水平距离。这是决定起重能力的首要因素。幅度越大，起重能力越小。
3. 臂长组合：SAC1300C8-8采用主臂+副臂（固定副臂或变幅副臂）的组合。性能表会针对不同的臂长组合给出不同的数据。
4. 工况：这是性能表应用的核心。SAC1300C8-8主要有以下几种工况，对应不同的性能表：
   • 全支腿工况：所有支腿全部伸出，提供最大的稳定性。这是最常用、起重能力最强的工况。
   • 半支腿工况：仅伸出部分支腿，用于空间受限的场地。起重能力会大幅下降。
   • 带副臂工况：需要更大起升高度或幅度时使用，但主钩的起重能力会因副臂自重和力矩增加而降低。
   • 360°全回转和特定区域作业：性能表会注明起重性能是基于360°回转，还是仅限于车头前方或侧方的某个区域。在侧方和后方的起重能力通常高于前方。

第二步：应用案例解析

假设我们有一个SAC1300C8-8，其最大起重量130吨，主臂长度可达60.5米，副臂最大长度可达33.5米。

案例一：厂房内设备安装（精确计算，空间受限）

• 任务：将一台重45吨的设备吊装到厂房内15米高的基础上。厂房内空间狭窄，设备就位点距离起重机中心约12米。
• 应用步骤：
  1. 确定关键参数：吊装重量 = 45吨；所需幅度 ≈ 12米；起升高度 > 15米 + 吊索具高度 ≈ 17米。
  2. 选择工况：由于空间狭窄，可能需要使用半支腿工况。但必须先查表确认半支腿工况下12米幅度能否吊起45吨。
  3. 查阅性能表：
     • 首先查看全支腿工况主臂性能表。假设在臂长24.1米、幅度12米时，额定起重量为58吨。这远大于45吨，安全余量充足。
     • 但现场如果无法全伸支腿，则必须查半支腿工况表。假设半支腿工况下，相同幅度和臂长的额定起重量仅为38吨。38吨 < 45吨，此工况下严禁吊装！
  4. 决策与调整：
     • 方案一（优选）：清理场地，创造条件实现全支腿工况，然后安全吊装。
     • 方案二：如果无法全伸支腿，则必须减小工作幅度。比如将车开到更靠近基础的位置，使幅度减小到10米。再查表，半支腿10米幅度时额定起重量可能为50吨，大于45吨，则方案可行。
     • 方案三：如果幅度和支腿都无法调整，则需要换更大吨位的起重机。
  5. 选择臂长：起升高度17米，选择24.1米的主臂足以满足要求，且比用更长主臂的起重性能更好。

结论：此案例的关键在于对比全支腿与半支腿的性能差异，绝不能凭经验估算。

案例二：风电塔筒吊装（大高度，使用副臂）

• 任务：吊装一节重60吨、长度为20米的风电塔筒，要求吊钩高度达到50米。
• 应用步骤：
  1. 确定关键参数：重量 = 60吨；起升高度 > 50米 + 吊索具及塔筒高度 ≈ 75米。幅度需根据现场布置确定，假设为10米。
  2. 选择工况：此高度必须使用主臂+副臂组合。SAC1300C8-8可能需要使用60.5米主臂 + 部分副臂（如14.5
