吊车参数应用

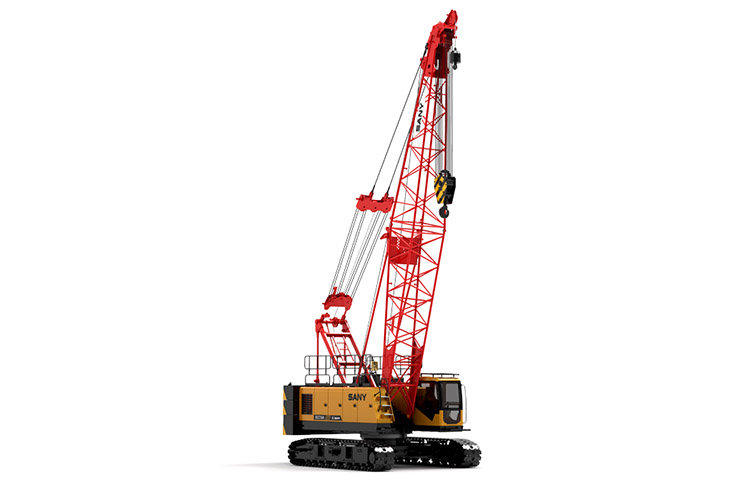

好的，我们来详细解析一下三一SCC750A-6履带起重机在不同工况下起重性能表的应用案例。
首先，需要明确一个核心概念：履带起重机的起重能力不是一成不变的，它主要取决于三大因素：工作工况（主要是臂架组合）、工作幅度（吊车回转中心到吊钩的水平距离）和吊臂长度。
三一SCC750A-6的起重性能表就是根据这些变量编制的，是吊装作业的“生命线”。
一、理解SCC750A-6的关键工况和性能表结构
SCC750A-6有几种主要的臂架组合，对应不同的性能表：
- 主臂工况： 最常用工况，使用桁架式主臂。
- 固定副臂工况： 当作业高度要求高或空间受限（如厂房内）时，在主臂末端加装固定角度的副臂。
- 塔式副臂工况： 用于要求极高吊装高度的工况，副臂与主臂成近90度角。
- 超起工况： 在吊装极重物件或使用长主臂时，增加超起配重和超起桅杆，极大地提升了起重能力和稳定性，是大型吊装的核心工况。
性能表解读（以主臂工况为例）： 性能表通常是一个矩阵。竖列是吊臂长度（如18m, 24m, 30m...），横排是工作幅度（如4m, 5m, 6m...）。表格交叉点的数字就是在对应臂长和幅度下，起重机允许的最大额定起重量。
重要提示： 以下案例中的数据为示例性质，实际作业前必须查阅随机的、经官方认证的最新版性能表，并严格遵守安全规范。
二、应用案例解析
案例一：风电塔筒安装（主臂工况）
- 场景描述： 在平坦的风电场，需要安装一节重45吨，安装高度为20米的风电塔筒。
- 工况选择： 主臂工况即可满足要求。
- 查表应用步骤：
- 确定关键参数：
- 被吊物重量： 45吨
- 所需高度： 塔筒高度20米 + 吊索具高度（约3米） + 安全距离（约2米） ≈ 25米。
- 选择臂长： 吊钩需达到25米高度。考虑吊臂会有一定角度，选择 30米 的主臂是安全且合适的（30米臂在较大角度时，吊钩高度可轻松超过25米）。
- 确定工作幅度： 为确保安全，塔筒基础与起重机需保持一定距离。假设幅度计划为 8米。
- 查阅性能表（主臂工况，30米臂长）：
- 找到30米臂长所在列。
- 横向查找工作幅度8米所在行。
- 交叉点数值假设为 50吨（请以实际性能表为准）。
- 结论： 50吨（额定起重量） > 45吨（实际重量），满足吊装要求。但还需考虑风载、吊索具重量等，确保有足够的安全余量。
- 确定关键参数：
案例二：化工厂反应器更换（固定副臂工况）
- 场景描述： 在密集的化工厂区内，更换一个重30吨的反应器。反应器位于设备群中，上方有管道阻碍，需要“跨过”障碍物进行吊装，要求吊钩有很高的起升高度。
- 工况选择： 主臂高度可能不够或幅度受限，此时需使用固定副臂工况（如主臂30米 + 副臂12米）。
- 查表应用步骤：
- 确定关键参数：
- 重量： 30吨。
- 所需吊装模式： 需要副臂的“高扬程、小幅度”特性。
- 选择臂架组合： 假设选用 主臂30米 + 副臂12米，副臂夹角30°。
- 确定工作幅度： 由于是“远距离”投送，幅度可能较大，假设为 14米。
- 查阅性能表（固定副臂工况）：
- 找到“主臂30m+副臂12m，夹角30°”对应的性能表。
- 在幅度14米处查找额定起重量，假设为 32吨。
- 确定关键参数：
