好的，我们来详细解析一下三一STC160E汽车起重机在不同工况下起重性能表的应用案例。

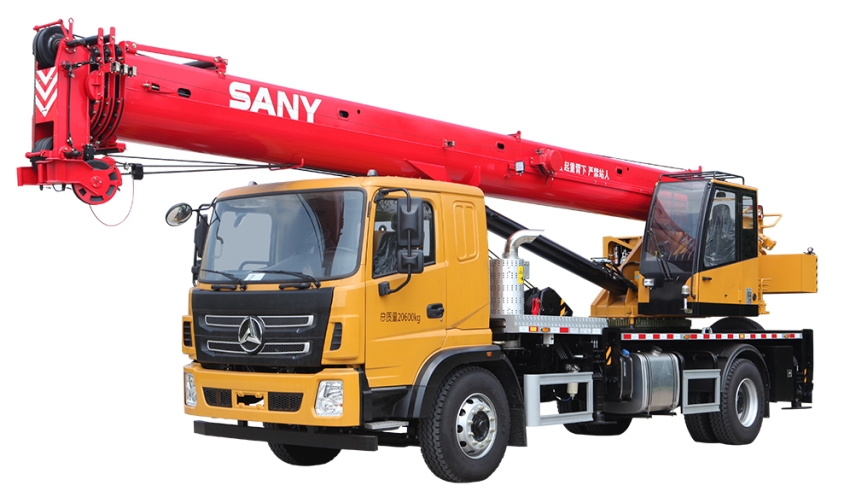

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，绝对不能凭经验估算。 STC160E作为一款16吨级的汽车吊，其起重能力会随着吊臂长度、工作幅度（吊臂与垂线的夹角，通常反映为工作半径）以及支腿状况发生巨大变化。

一、理解STC160E起重性能表的关键要素

在查看任何案例前，必须先读懂性能表。性能表通常包含以下几个维度：

1. 工况： 这是最重要的前提。STC160E主要有两种基本工况：

   • 全支腿工况： 使用全部四个支腿，将车身完全撑起，提供最稳定的支撑和最大的起重能力。这是最常用、最安全的工况。
   • 不打支腿（轮胎工况）： 不使用支腿，直接在轮胎上作业。此工况起重能力急剧下降，通常只有全支腿工况的15%-20%，且严禁吊重行驶。 性能表会单独列出。

2. 吊臂长度： 从基本臂到全伸臂。STC160E主臂长度通常在9.5米到25米（或更长，取决于具体型号）。臂伸得越长，起重能力越小。

3. 工作幅度（半径）： 吊钩中心到吊车回转中心的水平距离。幅度越大（吊臂越趴），起重能力越小。“小幅度，大吊重”是基本原则。

4. 额定起重量： 在特定臂长和幅度下，允许起吊的最大重量。这个重量已经包含了吊钩、索具等吊具的重量。

二、应用案例解析

假设我们手头有一份简化的STC160E全支腿工况性能表（数值为示例，请以官方手册为准）：

| 工作幅度 (米) | 吊臂长度 (米) | | :--- |:---:|:---:|:---:|:---:| | | 10.2m | 16.7m | 23.2m | 25m | | 3 | 16.0吨 | - | - | - | | 4 | 13.5吨 | 8.0吨 | - | - | | 5 | 10.0吨 | 7.8吨 | 4.5吨 | - | | 7 | 6.2吨 | 6.0吨 | 4.0吨 | 3.5吨 | | 10 | 3.5吨 | 3.5吨 | 3.2吨 | 2.8吨 | | 14 | - | 2.0吨 | 2.0吨 | 1.8吨 | | 18 | - | - | 1.3吨 | 1.2吨 |

案例一：厂房内安装设备（精确计算，空间受限）

• 任务： 将一台重4.5吨的设备吊装到厂房内预定的混凝土基础上。设备尺寸不大，但厂房内有行车等障碍物，吊车必须停在距离基础中心约7米远的位置。厂房净高允许使用16.7米臂长。
• 应用分析：
  1. 确定工况： 厂房地面坚实，使用全支腿工况。
  2. 确定参数： 工作幅度 = 7米，吊臂长度 = 16.7米（需满足高度且避开障碍）。
  3. 查表： 在性能表上找到“16.7m”臂长列与“7m”幅度行交叉点，对应起重量为 6.0吨。
  4. 安全校核：
     • 设备重量：4.5吨
     • 吊钩+索具重量：约0.2吨（必须估算或称重）
     • 总吊重：4.5 + 0.2 = 4.7吨
     • 比较：4.7吨 < 6.0吨（额定起重量），安全。
  5. 结论： 该工况下，STC160E可以安全完成此项任务，且有约1.3吨的安全余量。

案例二：路边绿化带吊装树木（警惕地基，控制幅度）

• 任务： 在路边绿化带吊栽一棵重约2.5吨的大型树木。吊车一侧支腿需打在绿化带的软土上，为保险起见，司机决定使用更长的23.2米臂长，以
