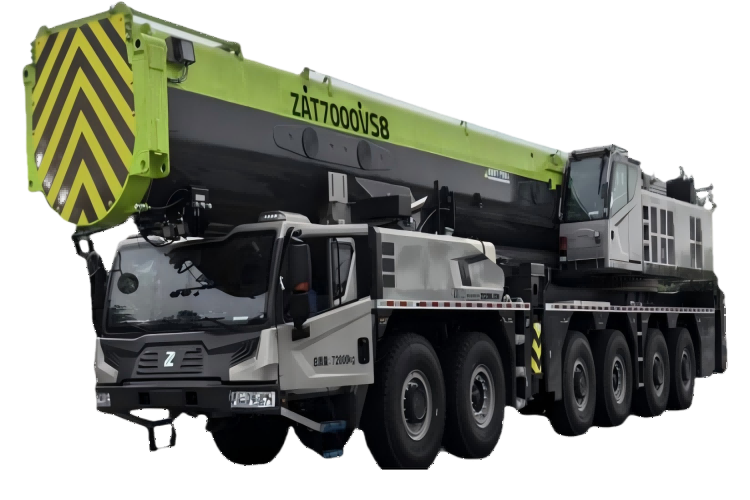

好的，中联重科 ZAT7000VS863 是一款700吨级的全地面起重机，其核心优势在于强大的起重能力和出色的多工况适应性。其“起重性能表”是驾驶员和吊装方案工程师在现场操作时必须严格遵守的“圣经”。

下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用 ZAT7000VS863 的起重性能表。

首先，理解性能表的关键要素

在查看案例前，必须明白性能表上的几个关键变量：

1. 工况：即起重机支腿的伸展状态（全支腿或半支腿）和配重的配置（是否使用超起装置、超起半径等）。
2. 工作幅度：吊臂回转中心到吊钩垂直线的水平距离。
3. 臂长组合：主臂长度、主臂+副臂长度等。
4. 额定起重量：在特定工况、幅度和臂长下，允许起吊的最大重量。

核心原则：实际起吊重量必须 ≤ 性能表上的额定起重量，并且要考虑钩重、索具重量等所有附加重量。

---

应用案例一：风电吊装（典型超起工况）

• 场景描述：在风电场安装一台风力发电机组，需将重约95吨的机舱吊至120米高的塔筒顶部。
• 工况选择：这属于典型的极限吊装，必须使用 “主臂+副臂+超起” 工况。假设现场地面坚实，采用 全支腿 状态，并使用全部配重和超起装置。
• 查表步骤：
  1. 确定吊装重量：机舱重量95吨 + 吊钩及索具重量（约5吨）= 总吊重约100吨。
  2. 确定作业半径：由于塔筒周围有障碍物，且需要安全距离，吊车需要停在离塔筒中心一定距离的位置。假设经测量，作业半径为 28米。
  3. 确定臂长组合：塔筒高120米，机舱需在塔顶以上进行对接，因此所需起升高度必须大于120米。选择 主臂78米 + 副臂60米 的组合（总臂长超过138米，满足高度要求，并考虑吊钩滑轮组和索具高度）。
  4. 查询性能表：
     • 找到“主臂78m + 副臂60m”的超起工况性能表。
     • 在“工作幅度”一列中找到 28米。
     • 查看对应行的“额定起重量”。假设表中数据显示在28米幅度下的起重量为 110吨。
• 应用分析：
  • 结论：额定起重量110吨 > 实际吊重100吨，方案可行。
  • 安全裕度：有10吨的安全裕度，这在风荷载、动态载荷等不确定因素下是必要的。
  • 关键点：必须严格按照性能表要求设置超起半径（例如，性能表要求超起配重离回转中心20米），否则起重能力会大幅下降，极其危险。

---

应用案例二：化工厂设备检修（狭小空间作业）

• 场景描述：在空间受限的化工厂区内，更换一个重约45吨的反应器。现场空间狭窄，吊车无法完全伸展支腿。
• 工况选择：由于场地限制，只能使用 半支腿 或部分伸展支腿的工况。这是与案例一最大的区别，也是安全风险最高的地方。
• 查表步骤：
  1. 确定吊装重量：反应器45吨 + 索具2吨 = 总吊重约47吨。
  2. 确定作业半径：设备位置固定，吊车必须紧靠设备停放，作业半径很小，假设为 10米。
  3. 确定臂长组合：设备安装不高，使用主臂即可。假设需要 40米 的主臂长度来跨越一些低矮管线。
  4. 查询性能表：
     • 非常关键的一步：必须切换到 “半支腿” 或对应支腿伸展状态的性能表，绝对不能用“全支腿”性能表！
     • 找到“主臂40m”在半支腿工况下的性能表。
     • 在“工作幅度”一列中找到 10米。
     • 查看额定起重量。假设半支腿工况下，10米幅度、40米臂长的起重量为 55吨。
• 应用分析：
  • 结论：
