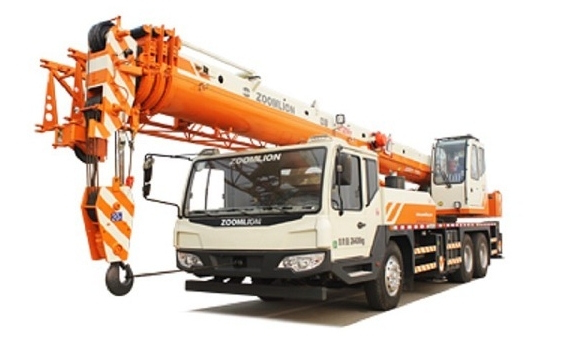

好的，我们来详细解析一下中联重科QY20V441汽车起重机在不同工况下起重性能表的应用案例。
首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，绝对不能凭经验估算。 QY20V441的性能表会因主臂长度、工作幅度、配重状态（是否带活动配重）以及支腿状态（全伸或半伸） 而完全不同。
案例背景设定
假设我们有一台中联QY20V441，其主要参数如下：
- 最大额定起重量： 20吨
- 主臂长度： 10.6米 ~ 31.5米（基本臂+4节伸缩臂）
- 副臂长度： 可选装，最大加长至41米（本案例主要讨论主臂工况）
- 配重： 标配固定配重，可选装活动配重（本案例假设带全部活动配重，以获得最佳性能）
应用案例一：厂房内设备安装（精确计算，避免超载）
工况描述： 需要在厂房内将一个重8吨的精密设备吊装到混凝土基础上。设备尺寸较大，吊装就位时，吊车回转中心到设备中心的水平距离（即工作幅度）约为7米。由于厂房高度限制，吊臂不能伸得太长，计划使用16米的主臂长度。
应用性能表步骤：
确定工况参数：
- 主臂长度（L）： 16米
- 工作幅度（R）： 7米
- 配重状态： 带全部活动配重
- 支腿状态： 全伸支腿（保证最稳定工况）
查阅性能表： 找到对应“主臂16米，全支腿”的性能表。在“幅度（米）”一列找到“7”，横向查看对应的额定起重量。
（以下为模拟数据，具体请查阅QY20V441官方性能表）
幅度 (m) 16米主臂起重量 (t) 3.0 20.0 ... ... 7.0 12.5 8.0 10.0 ... ... 分析与决策：
- 性能表显示，在16米臂、7米幅度下，额定起重量为12.5吨。
- 我们的设备重8吨。
- 安全验证： 8吨 < 12.5吨，且8吨 / 12.5吨 = 64%，负载率在安全范围内（通常建议不超过额定起重量的75%-90%，视情况而定）。
- 结论： 此吊装方案是安全可行的。吊装时还需考虑吊钩、索具的重量（约0.2-0.3吨），但即使加上，总重仍远低于12.5吨。
应用案例二：工地钢筋笼吊装（大半径作业，警惕性能急剧下降）
工况描述： 在建筑工地，需要将一捆重4吨的钢筋笼吊运到基坑对面。由于基坑阻挡，吊车需要在一个较远的位置作业，预计工作幅度达到14米。为了有足够的高度，需要使用22米的主臂。
应用性能表步骤：
确定工况参数：
- 主臂长度（L）： 22米
- 工作幅度（R）： 14米
- 配重状态： 带全部活动配重
- 支腿状态： 全伸支腿
查阅性能表： 找到“主臂22米”的性能表，查找幅度“14米”对应的值。
（模拟数据）
幅度 (m) 22米主臂起重量 (t) ... ... 12.0 4.5 14.0 3.2 16.0 2.5 ... ... 分析与决策：
- 性能表显示，在22米臂、14米幅度下，额定起重量仅为3.2吨。
- 我们的钢筋笼重4吨。
- 安全验证： 4吨 > 3.2吨！严重超载！
- **结论
