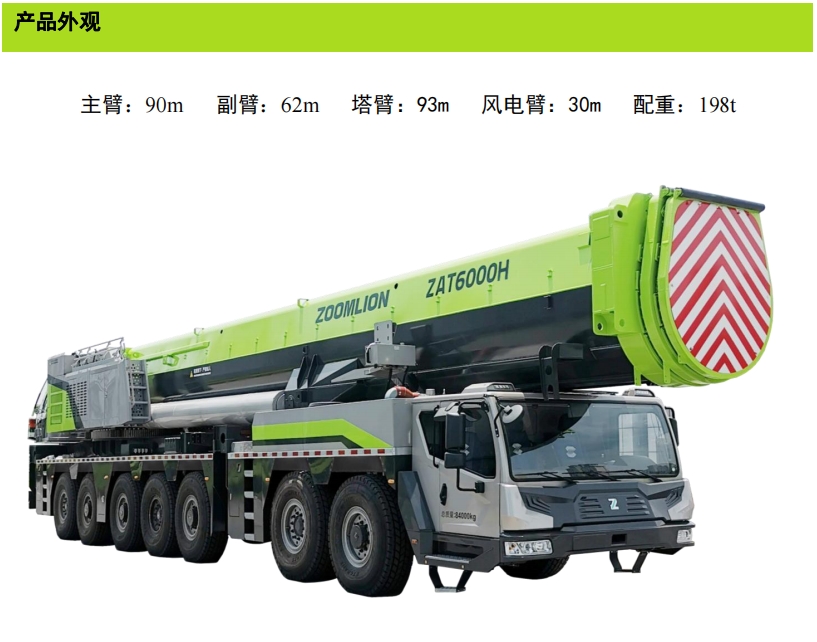

好的，我们来详细解析一下中联重科ZAT6000H763.1全地面起重机（以下简称ZAT6000H）的起重性能表在不同工况下的应用案例。

首先，需要明确几个关键点：

• ZAT6000H基本参数：这是一款600吨级的全地面起重机，主臂最大长度可达92.4米，最大起升高度超过100米。其性能表的核心变量是幅度（工作半径）、臂长 和配重。
• 性能表的核心逻辑：对于给定的臂长和配重配置，起重能力随着工作半径的增大而减小。同时，起重机的稳定性（是否倾翻）和结构强度（吊臂是否损坏）是两个主要限制因素。
• 工况：主要指起重机的配置状态，主要包括：
  1. 主臂工况：仅使用主臂，不附加塔式副臂或固定副臂。
  2. 塔式副臂工况：在主臂末端连接塔式副臂，用于需要极大起升高度的工况。
  3. 超起工况：展开超起装置（如超起桅杆和超起配重），大幅增加起重机的稳定性和起重能力，尤其是在大半径或长臂工况下。

---

应用案例一：风电设备吊装（主臂 + 超起工况）

场景描述： 在某风电场，需要吊装一台风力发电机的机舱，机舱重量为95吨，安装高度为90米。由于现场空间限制，起重机的工作半径（幅度）需要控制在20米左右。

应用性能表步骤：

1. 确定工况和配置：

   • 工况：这是典型的大高度、大重量吊装，必须使用超起工况。
   • 臂长选择：安装高度90米，加上吊钩、索具的高度，以及机舱本身的高度，主臂长度需要达到90米以上。查询性能表，选择主臂92.4米的工况。
   • 配重配置：使用最大配置的车体配重+超起配重（例如，200吨车体配重 + 200吨超起配重），以获得最大起重能力。

2. 查询性能表：

   • 找到“92.4米主臂 + 超起”的性能表页。
   • 在“幅度（半径）”一栏中找到 20米。
   • 查看对应20米半径下的额定起重量。假设性能表显示为 110吨。

3. 分析与决策：

   • 对比重量：机舱重量95吨 < 额定起重量110吨。从起重能力上看，是可行的。
   • 安全余量：110吨 - 95吨 = 15吨。这15吨需要扣除吊钩、索具（约5-8吨）的重量。因此，净安全余量约为7-10吨，符合安全规范（通常要求负载不超过额定起重量的75%-90%，具体看公司安全规定）。
   • 结论：该工况下，ZAT6000H使用92.4米主臂、20米半径、全配重配置，可以安全完成此次95吨机舱的吊装任务。吊装指挥需要严格将幅度控制在20米以内。

---

应用案例二：化工厂高耸塔器安装（塔式副臂工况）

场景描述： 在一座化工厂内，需要更换一个高度为120米的精馏塔顶部构件，构件重量为25吨。现场障碍物多，起重机无法过于靠近设备，需要较大的工作半径。

应用性能表步骤：

1. 确定工况和配置：

   • 工况：起升高度远超主臂极限，必须使用塔式副臂工况。
   • 臂长组合：假设配置为 60米主臂 + 60米塔式副臂，总臂长为120米，以满足高度要求。
   • 配重配置：同样需要使用超起工况来保证长臂下的稳定性。

2. 查询性能表：

   • 找到“60米主臂 + 60米塔臂 + 超起”的性能表页。
   • 由于塔臂工况下起重能力对幅度非常敏感，需要仔细核对。假设工作半径需要 30米。
   • 在性能表中，幅度30米对应的额定起重量可能仅为 28吨。

3. 分析与决策：

   • 对比重量：构件重量25吨 < 额定起重量28吨。理论上可行。
   • 风险考量：
     • 安全余量极小：28吨
