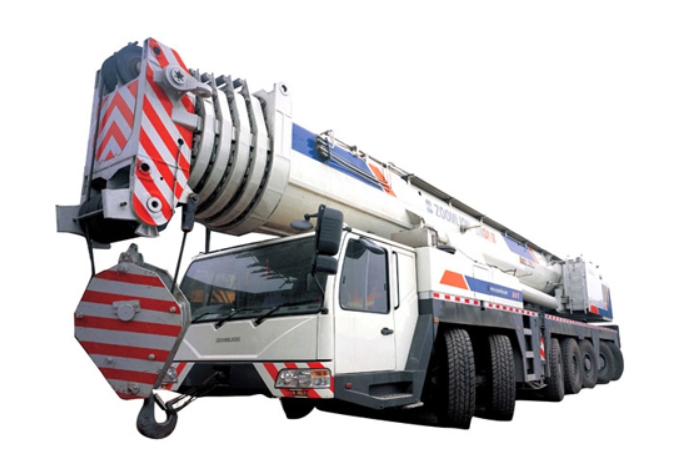

好的，中联QAY400全地面起重机是一款400吨级的旗舰产品，其起重性能表是吊装作业的“圣经”。能否正确应用性能表，直接关系到作业的安全与效率。
下面我将通过几个典型的应用案例，详细说明如何在不同工况下查询和应用QAY400的起重性能表。
核心前提：理解性能表的关键要素
在分析案例前，必须明确性能表的几个核心概念：
- 工况（配置）：指起重机的基本设置，主要包括：
- 主臂工况：仅使用主臂，结构简单，起重性能相对较低。
- 主臂+副臂（塔式副臂）工况：在主臂末端加装副臂，主要用于高耸建筑的吊装，幅度大，起重量小。
- 风电工况：专门为吊装风力发电机舱和叶片设计的特殊副臂（如变幅副臂），具有极强的抗风能力和精准定位能力。
- 幅度（工作半径）：吊钩中心到起重机回转中心的水平距离。这是性能表中最关键的参数。
- 臂长：主臂伸出长度或“主臂+副臂”的总长度。
- 配重：起重机后方配置的重量，如全配重、半配重等。配重越大，起重能力越强，但对场地要求也越高。
- 支腿模式：起重机支腿完全伸出或不完全伸出。全支腿模式下稳定性最好，起重能力最大。
重要原则：性能表中的额定起重量是在“理想状态”下（如坚实平整地面、无风或微风、匀速运动等）的最大值。实际作业中必须考虑安全系数和动态载荷，通常实际起吊重量应低于表格值的75%-85%（即留有足够的安全余量）。
应用案例一：大型石化设备吊装（主臂工况）
- 场景描述：在某石化厂区，需要将一台重95吨的反应器吊装到15米高的基座上。设备就位位置距离起重机中心约16米。场地宽阔平整。
- 性能表应用步骤：
- 确定工况：设备高度不高，无需副臂，选择主臂工况。
- 确定配置：为获得最大起重能力，使用全配重和全支腿模式。
- 查询表格：
- 找到“主臂工况，全配重”的性能表。
- 在表格顶部横轴找到幅度（半径） 为16米。
- 在表格左侧纵轴找到能满足吊装高度的臂长。吊装高度15米，加上吊索具高度和安全余量，需要臂长至少20米以上。我们选择24米臂长。
- 找到24米臂长与16米幅度的交叉点，查得额定起重量约为118吨。
- 安全校核：
- 设备重量95吨 < 额定起重量118吨。
- 考虑动载和安全余量（按80%计算）：118吨 × 80% = 94.4吨。
- 结论：94.4吨与95吨非常接近，但略低于设备重量。此方案处于临界状态，风险较高。
- 方案调整：
- 最佳方案：尝试将起重机位置向设备基座靠近，将工作半径缩小至14米。重新查询24米臂长、14米幅度，起重量会显著增加（可能达到130吨以上），安全余量充足，方案安全可行。
- 次选方案：如果无法缩小半径，可考虑稍微伸出臂长至28米，虽然28米臂在16米幅度的起重量可能略低于24米臂，但需要重新查表确认，并确保高度足够。最终必须选择起重量满足安全余量的配置。
应用案例二：城市高层建筑钢结构吊装（主臂+塔式副臂工况）
- 场景描述：在市中心建造一栋150米高的摩天大楼，需要将一段重25吨的钢桁架吊至130米的高度。由于周围建筑密集，起重机站位受限，吊装幅度较大（约30米）。
- 性能表应用步骤：
- 确定工况：吊装高度远超主臂极限，必须使用主臂+塔式副臂工况。
- 确定配置：使用全配重和全支腿。
- 查询表格：
- 找到“主臂+塔式副臂”性能表。这类表格通常更复杂，需要先确定
