好的，我们来详细探讨一下中联重科 ZAT3000V753.1 全地面起重机在不同工况下，其《起重性能表》的具体应用案例。

首先，明确几个关键点：

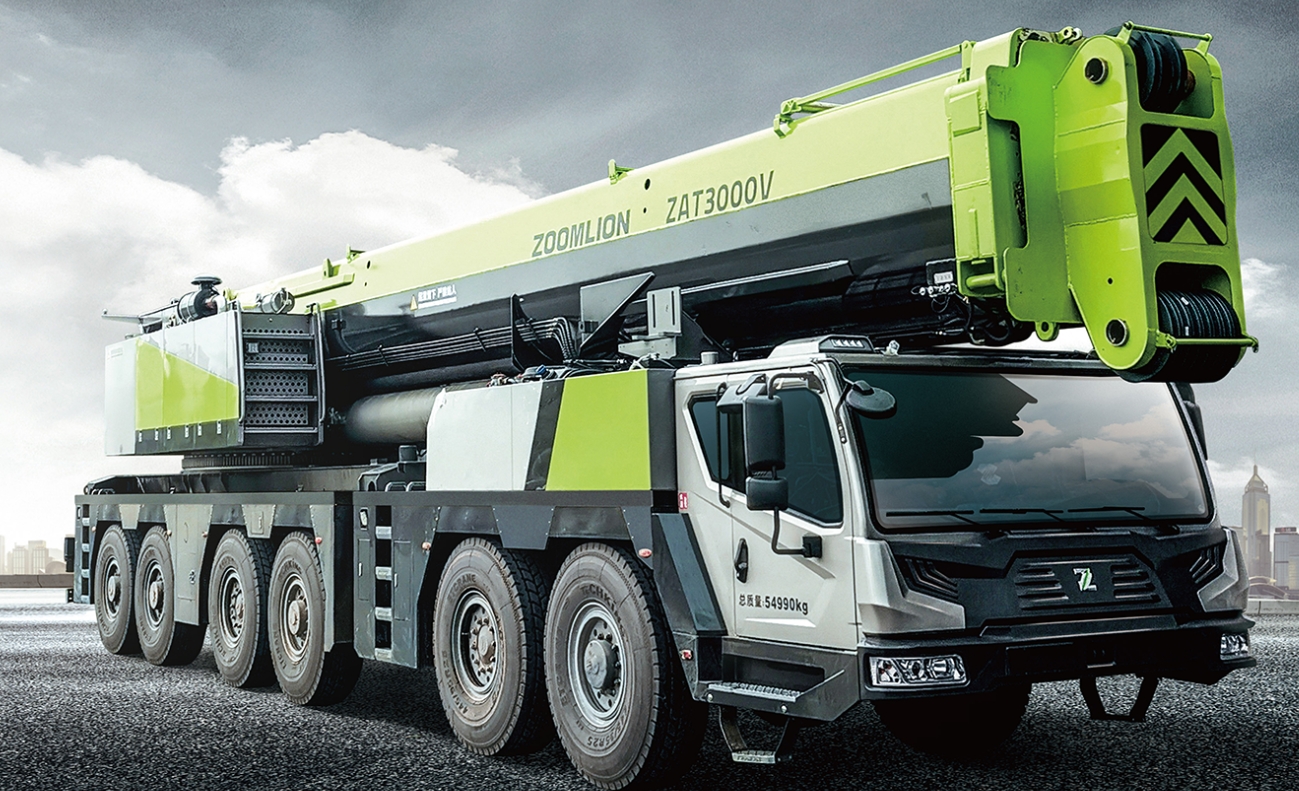

• ZAT3000V753.1 基本参数：这是一款300吨级的全地面起重机，主臂最大长度81米，最大起升高度可达100米以上（含塔式副臂或风电副臂）。其性能表非常复杂，因为它取决于支腿跨度、配重、主臂长度、臂架组合形式（如是否带副臂）、工作幅度等多个变量。
• 性能表的核心作用：在吊装作业前，操作人员必须查阅性能表，以确定在当前配置下，计划吊装的重量和幅度是否在安全范围内，从而避免倾覆和结构损坏事故。

应用案例一：城市桥梁预制梁吊装

• 工况特点：

  • 场地受限：作业空间狭窄，支腿不能完全伸出。
  • 重量明确：预制梁重量已知且固定（例如：90吨）。
  • 幅度较大：由于桥梁宽度和安全性要求，吊车通常不能紧靠桥墩停放，工作幅度较大。
  • 安全性要求极高：下方可能有交通或建筑物，不容有失。

• 应用性能表的步骤与决策：

  1. 确定工况：选择“全伸支腿”工况。但需要根据现场实际允许的空间，选择最宽的支腿跨度。例如，性能表会列出“支腿全伸 9.6m x 9.6m”和“半伸”等多种模式。选择能实现的最大支腿跨度以获取最佳稳定性。
  2. 确定臂长：根据桥墩高度和预制梁的安装高度，确定所需的最小主臂长度。例如，需要主臂长度 40 米。
  3. 查询性能表：
     • 在“主臂工况”性能表中，找到“支腿全伸 9.6m x 9.6m”一栏。
     • 找到“主臂长度 40m”对应的行。
     • 查看不同“工作幅度”下的额定起重量。例如，在幅度为 14 米时，额定起重量为 95 吨。
  4. 安全验证：
     • 计划重量（90吨） < 额定起重量（95吨） → 符合要求。
     • 安全余量：95 - 90 = 5吨。这个余量需要考虑吊钩、索具的重量（约1-2吨）以及动态载荷（起升摆动产生的额外力）。5吨的余量是相对安全的。
  5. 最终决策：操作员将起重机停放在距离桥墩中心14米的位置，使用40米主臂，在支腿全伸模式下，可以安全完成90吨预制梁的吊装。如果现场条件不允许14米幅度，比如必须16米，则需要重新查表（16米幅度时起重量可能只有80吨），此时90吨的梁就绝对不能吊，必须调整吊车站位或采用更长的臂架（但长臂会降低起重能力，需重新计算）。

应用案例二：风力发电机组设备吊装（机舱或叶片）

• 工况特点：

  • 重量大，高度高：风电机舱重达80-100吨，轮毂高度超过100米。
  • 需要副臂：必须使用“主臂+风电副臂”或“主臂+塔式副臂”工况。
  • 幅度变化大：吊装过程幅度变化显著，对性能表动态查询要求高。

• 应用性能表的步骤与决策：

  1. 确定工况：选择“主臂+风电副臂”工况。性能表会单独列出这种复杂工况下的数据。
  2. 确定配置：根据吊装高度，确定主臂长度和副臂长度及角度。例如，使用“主臂60米 + 风电副臂42米，角度15°”的配置。
  3. 查询性能表：
     • 在“主臂+风电副臂”性能表中，找到上述配置。
     • 性能表会给出一个更复杂的表格，横轴是主臂工作幅度，纵轴是副臂长度和角度。需要找到在预定安装幅度（比如20米）下的额定起重量。假设查得为92吨。
  4. 安全验证：
     • 机舱重量（88吨） < 额定起重量（92吨） →
