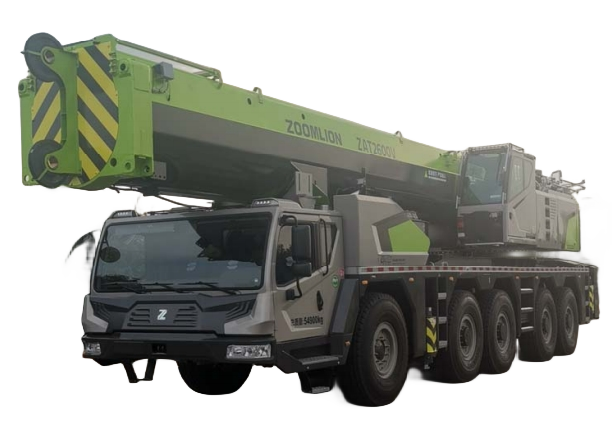

好的，中联重科 ZAT2600V863 是一款 260 吨级的全地面起重机，其起重性能表是指导现场安全、高效作业的“圣经”。下面我将结合几个典型的工况案例，详细说明如何应用其起重性能表。

在查看案例前，必须先理解性能表的几个核心概念：

工况配置： 性能表基于不同的起重机配置，主要包括：
- 主臂工况： 使用不同长度的主臂。
- 副臂工况（T）： 在主臂末端加装副臂，用于更高的吊装。
- 超起工况（S）： 展开超起桅杆和配重，大幅提升起重能力，尤其是在大半径作业时。ZAT2600V863 通常配备可变位配重超起（SX），性能更优。
- 风电工况（W）： 专门为吊装风机部件优化的特殊配置。
性能参数：
- 幅度（工作半径）： 吊钩中心到起重机回转中心的水平距离。这是最关键的因素之一。
- 臂长： 主臂伸出长度，或主臂+副臂的组合长度。
- 额定起重量： 在该幅度和臂长下，起重机允许吊起的最大重量。
- 支腿跨度： 支腿全伸或半伸，直接影响起重机的稳定性。
安全限制：
- 百分比负载表： 性能表中的数值是理论最大值，实际作业中必须考虑安全余量，通常使用电脑中的百分比负载表来监控。
- 风速、地面条件等环境因素也会影响实际起重能力，性能表是在理想条件下制定的。

场景描述： 需要将一台重 85 吨的变压器吊装到 15 米高的基础上。现场空间开阔，起重机可以紧靠基础停放。
应用步骤：
1. 确定关键参数： 吊装重量 = 85吨，所需高度 ≈ 15米（吊索具等）+ 基础高度 ≈ 18米，作业半径预计为 8 米（因为可以靠近作业）。
2. 选择工况： 由于高度要求不高，无需副臂。选择 主臂工况。
3. 查阅性能表（以ZAT2600V863典型性能为例）：
  - 找到 主臂工况 表格。
  - 查看 支腿全伸 状态下的数据。
  - 在“臂长”列中找到能够覆盖18米高度的最小臂长，例如 24米 臂长。
  - 在“幅度”列中找到 8米半径。
  - 对应交叉点的 额定起重量 可能为 130吨 左右。
4. 分析与决策：
  - 85吨 < 130吨，起重能力满足要求。
  - 安全校核： 85 / 130 ≈ 65%，在起重机的安全负载范围内（通常低于85%视为安全）。
  - 最终方案： 使用主臂24米，幅度8米，支腿全伸进行吊装。吊装前需精确计算吊索具重量，并确保地面坚实。

场景描述： 需要吊装一个重 110 吨、高 45 米的精馏塔。由于周围设备密集，起重机必须停在较远的位置，预计工作半径达到20米。
应用步骤：
1. 确定关键参数： 重量 = 110吨，高度 ≈ 45米 + 吊索具高度 ≈ 50米，半径 = 20米。
2. 选择工况： 高度高、半径大，主臂工况能力严重不足。必须使用 超起工况（S或SX） 来获得足够的起重能力和稳定性。
3. 查阅性能表：
  - 找到 带超起（SX）工况 表格。
  - 假设使用 主臂60米 + 超起 配置。
  - 在幅度20米一列，查看对应60米臂长的起重能力。这个值可能约为 125吨。
4. 分析与决策：
  - 110吨 < 125吨，理论满足。
  - 安全校核： 110 / 125 = 88%。这个负载率已经很高
