好的，我们来详细探讨一下中联重科 QY220V643 全地面起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，明确几个关键点：

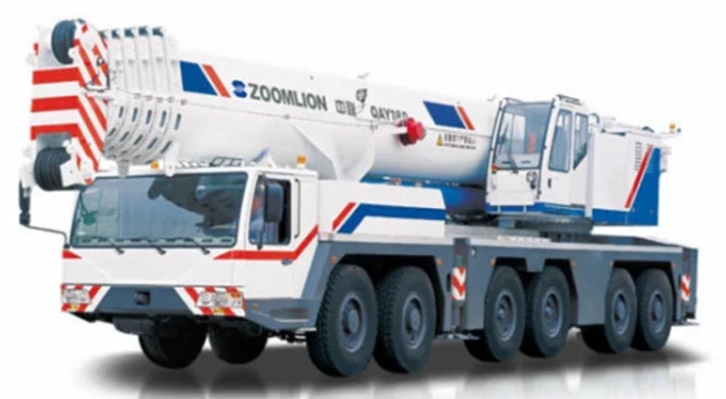

- QY220V643：这是一款220吨级的全地面起重机，性能强大，应用广泛。
- 起重性能表：是操作员在执行吊装任务前的唯一法定依据。它根据支腿全伸/半伸、配重（全配重/无配重）、主臂长度、副臂角度等不同组合，详细列出了对应工况下的额定起重量。
- 核心原则：任何实际吊装重量必须小于或等于性能表中对应工况下的额定起重量，并需考虑安全余量（通常为额定起重量的75%-85%，视公司安全规定而定）。
应用案例一：风电设备吊装（典型的大吨位、大半径工况）
场景描述： 在某风电场，需要将一台重约95吨的发电机机舱吊装到120米高的塔筒上。作业半径（吊车回转中心到机舱重心位置的水平距离）预计为28米。现场地面坚实平整。
应用性能表步骤：
确定工况配置：
- 支腿状态： 风电吊装要求最高的稳定性，必须支腿全伸。
- 配重状态： 使用全配重（74吨） 以提供最大起重能力。
- 臂架组合： 120米的高度需要长臂架。QY220V643可采用 “主臂 + 副臂” 工况。假设使用60米主臂 + 54米副臂的组合。副臂角度通常选择30°或15°，以获得更好的起重性能（角度越小，起重性能通常越好，但需注意副臂与主臂的干涉）。
查询性能表：
- 找到对应“支腿全伸，全配重74t，主臂60m，副臂54m，副臂角度30°”的性能表分页。
- 在表中，横坐标是作业半径，纵坐标是额定起重量。
- 查找 “半径28米” 这一列，然后向下看对应的额定起重量。假设查表结果为：在28米半径下，额定起重量为105吨。
安全校核与决策：
- 吊装总重量： 机舱重量（95t）+ 吊钩、索具重量（约2t）= 97吨。
- 比较： 实际吊重97吨 < 额定起重量105吨。从性能表角度看，理论可行。
- 安全余量检查： 105吨 * 80%（安全系数） = 84吨。97吨 > 84吨。这意味着虽然未超额定载荷，但安全余量不足20%，风险较高。
- 最终决策： 操作员和吊装指挥应拒绝此方案。需要优化方案，例如：
- 尝试减小半径： 能否将吊车位置前移，将作业半径缩小到24米？查表24米半径的额定起重量可能达到120吨，安全余量就足够了。
- 调整臂架组合： 评估使用不同的主臂和副臂长度组合，看是否有更优的性能。
- 如果无法调整，则需调用更大吨位的起重机。
案例小结： 此案例展示了在极限工况下，性能表不仅是“能不能吊”的判断标准，更是进行吊装方案优化和安全风险评估的关键工具。
应用案例二：厂房内设备安装（典型的受限空间工况）
场景描述： 在一個现代化工厂内，需要将一台重35吨的反应釜安装到混凝土基础上。厂房高度限制为25米，且周围有管道和设备，吊车无法全方位旋转，最大作业半径为14米。地面为加固的车间地面。
应用性能表步骤：
确定工况配置：
- 支腿状态： 空间受限，可能无法支腿全伸。需要根据现场空间选择半支腿或特定跨距的支腿工况。
- 配重状态： 吊重35吨对于220吨吊车而言较轻，可以考虑使用无配重或部分配重工况，以减少对地面的压强和对周围设备的空间占用。
- 臂架组合： 高度要求不高，使用纯主臂工况即可。主臂长度需略高于25米，考虑吊索具高度，选择30米左右主臂。
