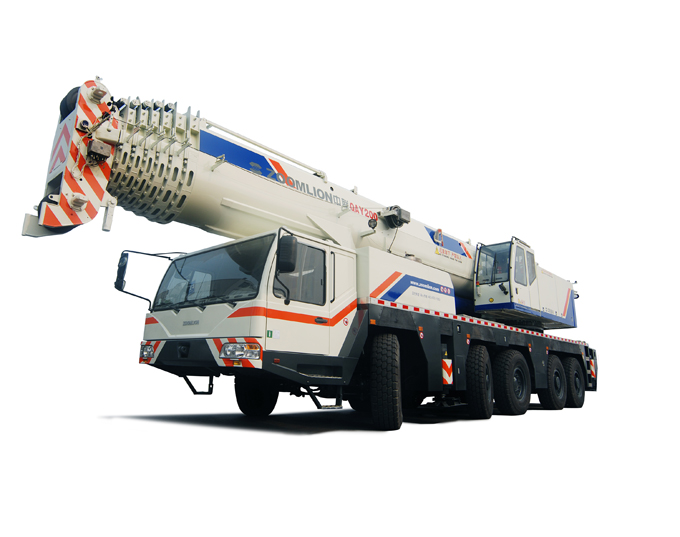

好的，中联重科QAY200V733是一款200吨级的全地面起重机，其起重性能表是驾驶员和安全员在现场作业时必须严格遵守的“生命线”。下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用其起重性能表。

核心前提：理解性能表的关键要素

在查看案例前，必须先理解性能表的几个关键参数：

1. 工况：QAY200V733通常有主臂工况、固定副臂工况、塔式副臂工况等。不同工况对应不同的性能表。
2. 幅度：吊臂回转中心到吊钩垂直线的水平距离。这是决定起重能力的首要因素。
3. 臂长：当前使用的起重臂总长度。
4. 额定起重量：在特定幅度和臂长下，起重机安全起吊的最大重量。
5. 配重：起重机配置的配重总量（如80吨、90吨全配重），它直接影响起重能力。
6. 支腿模式：全伸支腿或半伸支腿，这决定了起重机的稳定性和起重性能。

---

应用案例一：风电设备安装（主臂工况 - 大吨位、大半径）

场景描述： 在某风电场，需要安装一台风力发电机的机舱（重量约85吨）。起重机位于平整的硬化地面上，作业半径（幅度）为14米。计划使用主臂工况，臂长需要达到30米才能将机舱吊至塔筒顶部高度。

应用步骤：

1. 确定工况和配置：选择主臂工况。确认现场条件允许使用全支腿，并挂接全部配重（例如90吨）。
2. 查阅性能表：找到QAY200V733主臂工况性能表（全支腿、全配重）。
3. 交叉查询：
   • 在“臂长”列中找到 30米。
   • 在“幅度”行中找到 14米。
   • 两者的交叉点即为该工况下的额定起重量。假设查表结果为 92吨。
4. 安全评估：
   • 吊装物重量：85吨。
   • 吊具重量：约3吨（包括吊钩、索具等）。
   • 总吊重：85 + 3 = 88吨。
   • 对比：总吊重（88吨） < 额定起重量（92吨）。
   • 安全余量：(92 - 88) / 92 ≈ 4.3%。这个余量偏小，需要非常谨慎。
5. 决策与操作：
   • 结论：从性能表上看，理论上是允许的，但安全余量不足。
   • 风险控制：
     • 必须进行精确的重量核算，确保机舱重量无误。
     • 检查风速，必须在允许范围内（通常低于8m/s）。
     • 操作必须极其平稳，避免任何冲击载荷。
     • 考虑是否可以使用更短的臂长（如果高度允许）或稍小的幅度，以增大安全余量。例如，如果幅度能缩小到12米，额定起重量可能会增加到105吨以上，安全余量将大大增加。

---

应用案例二：化工厂设备更换（主臂工况 - 中长臂、受限空间）

场景描述： 在化工厂区内，需要更换一个重约25吨的反应釜。现场空间狭窄，起重机支腿不能完全伸出，只能使用半支腿模式。作业半径为16米，需要臂长32米才能跨越周围的管廊。

应用步骤：

1. 确定工况和配置：选择主臂工况。由于空间限制，必须使用半支腿模式，配重为全配重90吨。
2. 查阅正确的性能表：绝对不能使用全支腿的性能表！ 必须找到半支腿工况对应的性能表。
3. 交叉查询：
   • 在臂长32米、幅度16米的交叉点查询额定起重量。假设半支腿下查表结果为 38吨。
4. 安全评估：
   • 总吊重：25吨（设备）+ 2吨（吊具）= 27吨。
   • 对比：27吨 < 38吨。
   • 安全余量：(38 - 27) / 38 ≈ 29%。余量充足。
5. 决策与操作：
   • 结论：作业安全。
   • 特别注意：此案例的关键在于**正确选择了半支腿性能
