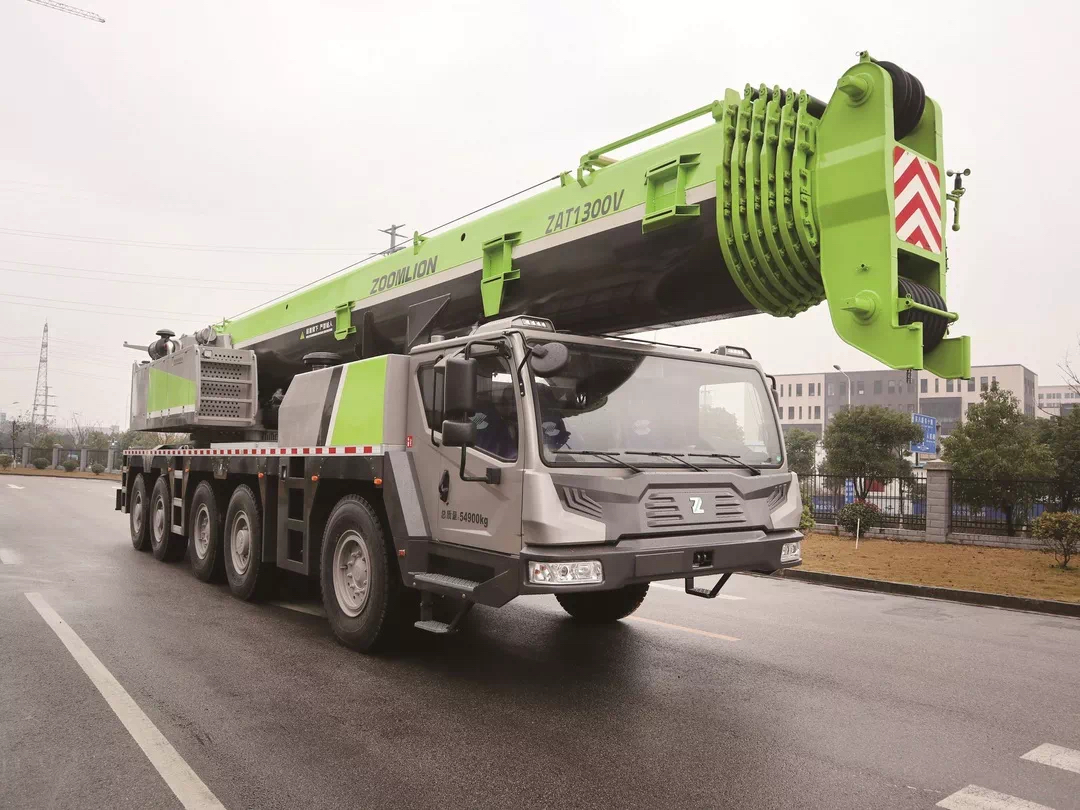

好的，中联重科 ZAT1300V753 是一款 130 吨级的全地面起重机，其起重性能表是驾驶员和吊装方案工程师在现场作业的“圣经”。正确应用性能表是确保吊装安全、高效的核心。

下面我将通过几个典型的工况应用案例，详细说明如何查阅和应用 ZAT1300V753 的起重性能表。

首先，理解性能表的关键要素

在查看案例前，必须先明白性能表上的几个关键参数：

1. 工况：ZAT1300V753 通常有多种工况，如：

   • 主臂工况：使用基本臂（可能带短副臂）进行吊装。
   • 主臂+副臂工况：在主臂末端连接副臂，以增加起升高度，但会牺牲起重能力。
   • 塔式工况：一种特殊的副臂连接方式，提供更大的高度和幅度，用于空间受限或高耸设备安装。
   • 风电工况：针对风机吊装的特殊优化工况。

2. 幅度：吊钩中心线到起重机回转中心的水平距离。这是决定起重能力的首要因素。

3. 臂长：起重机主臂伸出的长度。

4. 额定起重量：在特定幅度、臂长和支腿全伸模式下，起重机允许吊起的最大重量。

5. 配重：ZAT1300V753 可能配备不同重量的配重（如基本配重、全配重）。性能表通常基于最大配重给出数据。

核心原则： 实际吊装重量必须 ≤ 性能表查得的额定起重量。

---

应用案例

案例一：常规厂房钢结构吊装（主臂工况）

• 场景描述：在开阔的工地吊装一根钢梁，重量为 28吨。需要将钢梁吊装到离起重机中心 14米 远，离地 20米 高的位置。
• 应用步骤：
  1. 确定工况：此任务高度和幅度要求一般，使用主臂工况即可。
  2. 查阅性能表：找到 ZAT1300V753 的“主臂起重性能表”（通常基于全支腿、全配重）。
  3. 关键参数：幅度（R）= 14米，所需起重量 = 28吨。
  4. 查表：
     • 在“幅度”列找到 14米。
     • 横向查看不同臂长下的额定起重量。例如，在臂长 20.5米 时，额定起重量可能为 40吨；在臂长 30.5米 时，额定起重量可能为 32吨。
     • 结论：为了满足 20米 的起升高度，臂长必须大于20米。选择臂长 24.5米（查表得额定起重量约为 35吨）或 30.5米（32吨）均可安全吊装28吨的钢梁。通常会选择较短的臂长以获取更大的安全余量（35吨 > 28吨）。
  5. 安全确认：还需检查吊钩、索具的重量（通常为1-2吨），确保总重（28吨 + 吊钩索具重）仍在额定能力范围内。

案例二：化工厂设备安装（主臂+副臂工况）

• 场景描述：在化工厂区内安装一个反应塔顶部构件，构件重量 12吨。由于周围有现有装置，起重机必须停在较远位置，幅度达到 24米，且需要将构件提升到 50米 的高度。
• 应用步骤：
  1. 确定工况：主臂工况无法达到50米高度，必须使用主臂+副臂工况。
  2. 查阅性能表：找到“主臂+副臂起重性能表”。性能表会明确标注主臂长度和副臂长度组合（如：主臂31m + 副臂17m）。
  3. 关键参数：幅度 R = 24米，所需起重量 = 12吨，所需高度 > 50米。
  4. 查表：
     • 选择一种能满足高度的臂长组合，例如 主臂31米 + 副臂17米，总臂长约48米，加上吊钩高度，可满足50米要求。
     • 在对应臂长组合的性能表中，查找幅度 24米 对应的额定起重量。假设查得数据为 14吨。
     • 结论：额定起重量（14吨）大于构件重量（12吨
