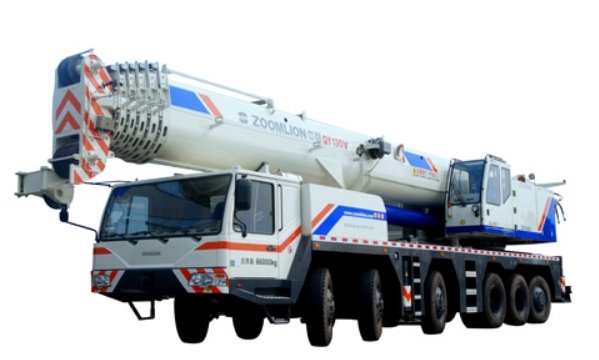

好的，我们来详细探讨一下中联重科QY130V633这款130吨级汽车起重机在不同工况下，其起重性能表的实际应用案例。

核心要点： 起重性能表是吊装作业的“生命线”，它严格规定了起重机在不同工作幅度、臂长、配重状态和支腿工况下所能安全起吊的最大重量。任何操作都必须在性能表规定的范围内进行。

中联QY130V633 关键性能参数简介：

我们将通过三个典型的吊装场景，来演示如何查询和应用起重性能表。

场景描述： 需要在已建好的桥墩上安装一段重约45吨的预制混凝土箱梁。桥墩高度为12米，起重机需站在桥下平地，回转中心到桥墩中心的水平距离（即工作幅度）约为12米。
工况分析与性能表查询：
1. 确定臂长： 桥墩高12米，加上吊钩、索具高度以及箱梁本身的高度，需要将重物提升到约15米的高度。考虑到吊臂需有一定角度，选择主臂长度24米是安全且合适的（24米臂在较大角度时，起升高度足以满足要求）。
2. 确定工况： 场地坚实平整，起重机打满支腿（全支腿工况）。使用全部配重（假设为50吨）。
3. 查询性能表： 在QY130V633的起重性能表中，找到对应 “50吨配重，全支腿” 的表格，然后查找 “24米主臂” 这一列，再沿着该列向下找到 “12米工作幅度” 这一行。行列交叉点的数值即为该工况下的额定起重量。
- 假设查表结果为：52吨。
应用决策：
- 安全性校验： 箱梁重量45吨 < 额定起重量52吨。符合安全要求。
- 额外考量： 还需要考虑风载、吊索具的重量（约1-2吨）。因此，实际吊装总重量约为46-47吨，依然在52吨的安全范围内。操作时，应平稳缓慢，确保在12米幅度下完成吊装。

场景描述： 需要更换电厂机房内一个重约25吨的发电机转子。机房内部高度有限，设备周围空间狭窄。起重机需在机房门口作业，工作幅度很小，约6米。
工况分析与性能表查询：
1. 确定臂长： 机房内部高度可能只有10米左右，需要采用较短的臂长以避免吊臂碰到屋顶。选择主臂长度13.6米（基本臂） 或稍长一点的18米臂。
2. 确定工况： 在门口作业，支腿可以全伸。但由于是维修作业，可能未安装全部配重（考虑到转场便利性），假设只安装了20吨配重。
3. 查询性能表： 在 “20吨配重，全支腿” 的性能表中，查找 “13.6米主臂” 列和 “6米幅度” 行。
- 假设查表结果为：65吨。
应用决策：
- 安全性校验： 设备重量25吨 << 额定起重量65吨。从重量角度看非常安全。
- 关键点： 此工况下的关键限制不是起重能力，而是作业空间和精度。性能表显示能力绰绰有余，但操作员需要重点关注：
  - 短臂小幅度时，起重机微动性极好，有利于高精度对位。
  - 确保吊臂在受限空间内不会与任何结构发生干涉。
  - 虽然起重能力富余，但绝不能快速或粗暴操作，以免对精密设备造成冲击。
