中联ZAT1100H663汽车吊性能参数表、吊车吊臂计算工况表
吊车参数应用
好的，我们来详细探讨一下中联重科 ZAT1100H663 全地面起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，明确几个关键点：

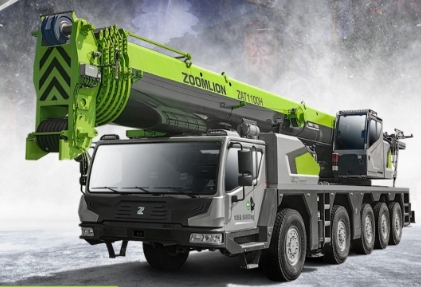

- ZAT1100H663 基本参数：这是一款110吨级的全地面起重机，主臂最长60米，副臂最长可达18.5米（组合成78.5米臂长），配置七节主臂，机动性和起重性能都非常出色。
- 起重性能表的核心：它不是一个单一的数字，而是一张复杂的、多维的表格或曲线图。其核心变量是工作幅度、臂长、配重状态和支腿模式。任何一个参数的变化，都会直接影响其额定起重量。
- 安全原则：性能表上的数值是理论极限值，在实际操作中必须考虑安全系数、现场风载、地基情况、吊索具重量等因素，必须留有充足的安全余量。
应用案例一：风电设备检修（典型工况：大吨位、大臂长、小幅度）
场景描述： 某风电场，需要对一台风力发电机的齿轮箱进行更换。现场作业高度约为 70米。齿轮箱重量为 18吨。现场地面平整坚实。
应用性能表步骤：
确定工况参数：
- 吊装重量： 齿轮箱18吨 + 吊钩及索具重量（假设为1吨） = 19吨。
- 所需作业高度： 70米。这要求吊臂顶端必须高于70米。ZAT1100H663使用 60米主臂 + 18.5米副臂，臂长组合为78.5米，可以满足高度要求。
- 工作幅度： 由于风机塔筒本身有直径，吊车不能紧贴塔筒停放，需要保持一定安全距离。假设吊车中心到塔筒中心的距离为 12米。
查阅性能表：
- 找到 “主臂+副臂”工况的性能表。
- 在“臂长”一栏找到 78.5米。
- 在“幅度”一栏找到 12米 或最接近的数值（如12米或14米）。
- 查看交叉点的额定起重量。假设在78.5米臂长、12米幅度下，性能表显示额定起重量为 22吨。
分析与决策：
- 对比： 我们的吊装总重为19吨，性能表允许的起重量为22吨。19吨 < 22吨，从理论上看是可行的。
- 安全余量检查： (22 - 19) / 22 ≈ 13.6% 的余量。这个余量需要考虑风速（风机所在处风通常较大）、吊臂角度微调等因素。通常要求有10%-15%以上的安全余量，此案例中处于临界或基本满足状态，需要非常谨慎。
- 最终决策： 可以作业，但必须满足以下条件：
- 使用全部配重（如30吨或39吨配重）。
- 支腿必须全伸，确保最稳定的支撑。
- 选择风速小于5级（约8m/s）的天气进行作业，并实时监测风速。
- 操作必须平稳，避免急停急起。
应用案例二：厂房钢结构吊装（典型工况：中长臂、多变幅度）
场景描述： 在工业园区的厂房建设中，需要吊装一根钢梁。钢梁重量为 15吨，安装高度为 25米。吊车可以停放在钢梁安装位置附近。
应用性能表步骤：
确定工况参数：
- 吊装重量： 15吨 + 索具重量（0.5吨） = 15.5吨。
- 所需臂长： 安装高度25米，加上吊索具高度，主臂长度约需30米以上。选择 40米 主臂长度，提供充足的操作空间和安全高度。
- 工作幅度： 吊车可以靠近作业点，假设幅度为 8米。
查阅性能表：
- 找到 “主臂工况” 的性能表。
- 在“臂长”一栏找到 40米。
- 在“幅度”一栏找到 8米。
- 查看额定起重量。假设在40米臂长、8米幅度下，性能表显示额定起重量为 28吨。
