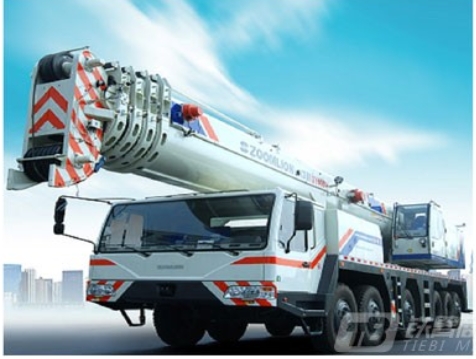

好的，我们来详细探讨一下中联QY100V542汽车起重机在不同工况下，如何应用其起重性能表。这对于确保吊装作业的安全与高效至关重要。
第一步：理解性能表的基本构成
在讨论案例前，必须先读懂性能表。中联QY100V542的性能表通常是一个多维表格，主要包含以下几个关键参数：
- 工作幅度（半径）： 吊臂回转中心到吊钩垂直线的水平距离。这是决定起重能力的最关键因素。
- 臂长： 主臂伸出的长度。可以是单一主臂，或主臂+副臂（塔式副臂或固定副臂）的组合。
- 额定起重量： 在特定臂长和幅度下，起重机安全起吊的最大重量。这个重量已经包含了吊钩、索具等吊具的重量。
- 支腿工况： 全伸支腿（通常提供最强的稳定性）或半伸支腿等。
- 配重： 起重机使用的配重吨位（如39吨主配重）。
性能表的核心规律是：在相同臂长下，工作幅度越大，起重能力越小；在相同工作幅度下，臂长越长，起重能力越小。
第二步：实际应用案例
假设我们手头有一份QY100V542的性能表（全伸支腿，39吨配重），我们来看几个典型场景。
案例一：近距离、重物吊装（如设备安装）
- 场景描述： 需要将一台重达45吨的设备安装到工厂基础上。设备就位位置距离起重机停放点约7米。作业高度不高，预计使用较短臂长即可。
- 应用步骤：
- 确定关键参数： 已知吊装重量 ≈ 45吨（需加上吊钩和索具约1吨，故总重按46吨计算），工作幅度 ≈ 7米。
- 查阅性能表（主臂工况）：
- 查看“7米”幅度这一列。
- 寻找额定起重量大于或等于46吨的臂长。
- 查询结果示例： 在7米幅度下，使用18.6米臂长时，额定起重量可能为52吨；使用21.4米臂长时，额定起重量可能为48吨。这两个臂长都满足要求。
- 决策与安全确认：
- 选择 21.4米臂长 进行作业是安全且合适的。虽然18.6米臂长能力更强，但21.4米提供了更多高度余量，且能力完全满足要求。
- 安全要点： 必须确保设备重量计算准确，地面坚实平整，支腿完全伸出并垫牢。起吊前进行试吊，确认无误后方可正式吊装。
案例二：中远距离、高空吊装（如钢结构安装）
- 场景描述： 在工地安装钢梁，钢梁重15吨。安装点距离起重机停放点约20米，安装高度约30米。
- 应用步骤：
- 确定关键参数： 总重 ≈ 15.5吨，工作幅度 ≈ 20米，所需高度 ≈ 30米（需计算所需臂长）。
- 计算所需臂长：
- 粗略估算公式：所需臂长 ≥ √(幅度² + 高度²) + 吊钩滑轮组高度。
- 计算：√(20² + 30²) ≈ 36米。加上吊钩等高度，预计需要约38米以上的臂长。
- 查阅性能表（主臂工况）：
- QY100V542的主臂全伸可达44米。我们查看幅度20米，臂长44米这一行。
- 查询结果示例： 在20米幅度、44米臂长下，额定起重量可能仅为16吨左右。
- 决策与安全确认：
- 额定起重量16吨 > 实际总重15.5吨，理论上是可行的，但安全余量极小（仅0.5吨），这是非常危险的工况。
- 优化方案：
- 尝试缩短幅度： 能否将车开近一些？如果能将幅度缩短到18米，在44米臂长下，额定起重量可能会提升到19吨以上，安全余量大大增加。
- 考虑使用副臂： 如果幅度20米无法改变，且高度要求更高，可能需要使用副臂工况。此时需要查阅主臂+副臂的性能表。例如，使用主臂44
