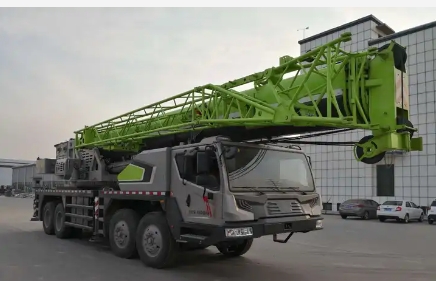

好的，中联重科ZTC700H553是一款70吨级的汽车起重机，其起重性能表是驾驶员和施工方案制定者进行安全、高效作业的“圣经”。下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用其起重性能表。

核心前提：理解性能表的关键要素

在分析案例前，必须先理解性能表的几个关键参数：

1. 工作幅度（半径）： 吊臂铰点中心到吊钩垂直线的水平距离。这是影响起重能力的最关键因素。
2. 臂长： 主臂伸出的长度。
3. 配重： ZTC700H553通常有19.5吨的基本配重，有时可增配至28.5吨。性能表会明确标注对应的配重工况。
4. 支腿工况： 全伸支腿（最稳定，能力最强）或半伸支腿。
5. 额定起重量： 在特定幅度、臂长和工况下，允许起吊的最大重量。实际起吊重量必须小于或等于此值，并考虑吊具（如吊钩、索具）的重量。

应用案例

案例一：厂房钢结构吊装（主臂工况，精确控制幅度）

• 场景描述： 需要在空旷的厂房内，将一根重15吨的钢梁吊装到10米高的柱顶上。安装位置距离起重机预计停靠点约12米。
• 应用步骤：
  1. 确定关键参数：
     • 被吊物重量： 15吨（已知）。
     • 所需幅度： 钢梁需要越过柱子安装，考虑吊索长度和作业空间，预计工作幅度在14米左右。
     • 所需高度： 柱高10米 + 吊索高度 + 安全余量，主臂需要达到约15米以上。
  2. 查阅性能表（以全伸支腿、19.5吨配重为例）：
     • 找到 “主臂起重性能表”。
     • 在左侧“臂长”列中找到接近的臂长，例如 18.2米。
     • 在顶部“幅度”行中找到 14米。
     • 交叉点查得额定起重量约为 17.5吨。
  3. 安全校核与决策：
     • 17.5吨（额定） > 15吨（实际负载）。从起重能力上看是可行的。
     • 但必须注意： 性能表的值是理想状态下的。需要确保：
       • 地面坚实平整，支腿完全伸出并垫牢。
       • 吊装过程中，要严格控制幅度，避免因回转或变幅操作导致幅度意外增大至15米（对应起重量可能降至约14.5吨），从而引发超载。
       • 考虑风载影响，特别是大面积钢结构。
     • 结论： 此工况下，使用18.2米臂长，在14米幅度内作业是安全的。操作员需平稳操作，密切监控幅度变化。

案例二：高楼旁设备吊装（副臂工况，关注作业半径）

• 场景描述： 在城市狭窄区域，需将一台重3吨的空调机组吊到一栋20层高楼的楼顶（高度约70米）。起重机停放位置受道路限制，距离大楼较近。
• 应用步骤：
  1. 确定关键参数：
     • 被吊物重量： 3吨。
     • 所需高度： 超过70米，主臂无法满足，必须使用副臂。
     • 所需幅度： 由于紧贴大楼作业，需要较大的作业半径才能将设备送到楼顶中心区域。假设需要35米的幅度。
  2. 查阅性能表（以全伸支腿、28.5吨配重为例）：
     • 找到 “副臂起重性能表”。ZTC700H553的副臂有多种安装角度（如0°, 15°, 30°），角度越小，作业半径越大。
     • 假设主臂全伸至40.8米，加装15.5米副臂，总臂长56.3米，副臂安装角度30°。
     • 在表中查找幅度 35米 对应的起重量。查表得额定起重量可能约为 3.5吨。
  3. 安全校核与决策：
     • 3.5吨（额定） > 3吨（实际负载）。理论可行。
     • 高风险点分析：
       • 幅度控制： 副
