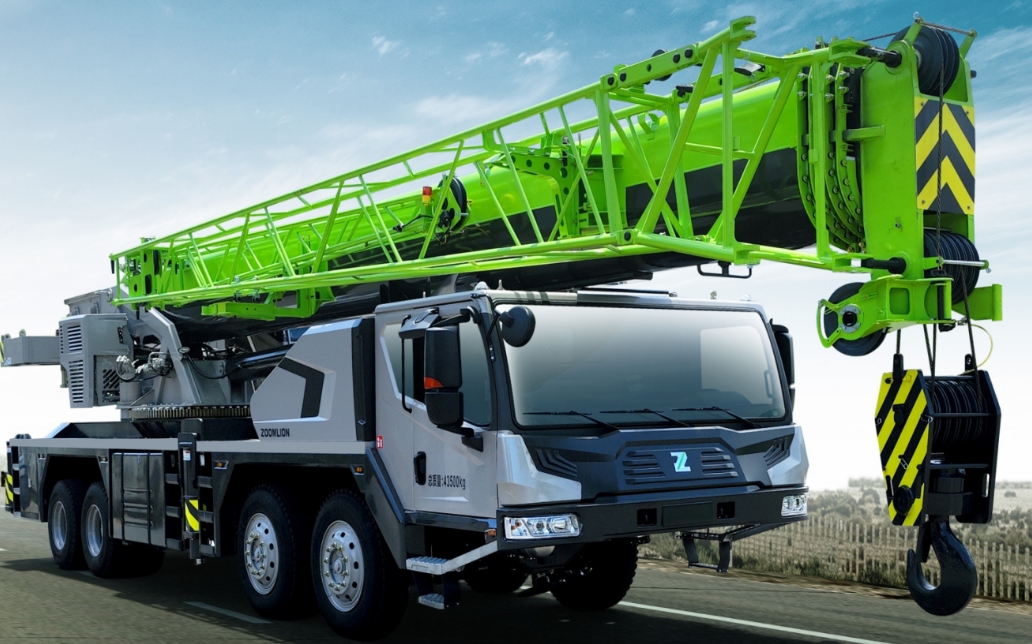

好的，中联重科 ZTC550H552-1（您提到的型号可能是笔误，应为 ZTC550H552，这是55吨级非常经典的车型）的起重性能表是其安全高效作业的核心依据。其应用贯穿于吊装作业的每一个环节。

下面我将通过几个典型的实际应用案例，详细说明如何在不同工况下应用其起重性能表。

首先，理解性能表的关键要素

在分析案例前，必须明确性能表的几个核心参数：

1. 工作幅度（半径）： 吊臂头部到吊车回转中心的水平距离。这是决定起重能力的首要因素。
2. 臂长： 主臂伸出的长度。幅度一定时，臂长越长，起重能力越低。
3. 配重： ZTC550H552 通常有固定配重，但性能表是基于“全配重”工况计算的。
4. 支腿工况： 全伸支腿（最稳定，起重能力最大）或半伸支腿。性能表默认是在全支腿、坚实平整地面工况下制定的。
5. 额定起重量： 性能表中对应某一幅度和臂长下的最大允许吊重。实际作业中必须留有安全余量，通常使用量不超过额定起重量的75%-90%。

应用案例解析

案例一：厂房钢结构安装（主臂工况，精确控制幅度）

• 场景描述： 需要将一根重12吨的钢梁安装到离吊车中心15米远的混凝土柱顶上。现场地面坚实平整，可使用全支腿。计划使用主臂作业。
• 应用步骤：
  1. 确定关键参数： 吊重 = 12吨，幅度 ≈ 15米（需考虑钢梁就位时吊钩的幅度）。
  2. 查阅性能表： 找到 ZTC550H552 的性能表（主臂工况）。
  3. 匹配数据：
     • 查看 15米幅度 这一列。
     • 向下查看不同臂长下的额定起重量。例如：
       • 臂长18.4米时，额定起重量可能为20吨。
       • 臂长21.8米时，额定起重量可能为16.5吨。
       • 臂长25.2米时，额定起重量可能为14吨。
  4. 分析与决策：
     • 目标吊重12吨，安全系数按85%计算，要求额定起重量至少为 12t / 0.85 ≈ 14.1吨。
     • 在15米幅度下，臂长25.2米 的额定起重量为14吨，刚好接近但略低于14.1吨的要求，风险较高。
     • 更安全的选择是使用21.8米臂长，额定16.5吨 > 14.1吨，有充足的安全余量。同时，21.8米臂长也足以将钢梁提升到所需高度。
  5. 结论： 选择使用21.8米主臂，在15米幅度内进行吊装作业。作业过程中，司机必须严格监控幅度变化，确保起重显示仪（力矩限制器）始终在安全范围内。

案例二：高层建筑设备吊装（副臂工况，极限高度）

• 场景描述： 需要将一台重3吨的空调外机吊装到80米高的楼顶。现场空间有限，吊车需在较远距离作业。
• 应用步骤：
  1. 确定关键参数： 吊重 = 3吨，所需吊装高度 > 80米。
  2. 判断工况： 主臂最大长度可能不够，必须使用主臂+副臂工况。
  3. 查阅性能表： 切换到“主臂+副臂”性能表。性能表会列出不同主臂长度、不同副臂安装角度（如30°）下的起重性能。
  4. 匹配数据：
     • 假设配置为：主臂伸到最长（例如40.6米），加上副臂（例如15.5米），总臂长约56米。
     • 考虑吊钩、索具高度，56米臂长基本能满足80米吊高要求。
     • 现在关键是幅度。假设吊车需要停在离大楼20米远的地方。那么工作幅度至少为20米 + 楼顶边缘到安装点的距离（假设5米）= 25米。
     • 在“主臂40.6m + 副臂15.5m，副臂夹角30°”的工况下，查找 25米幅度 对应的额定起重量。
