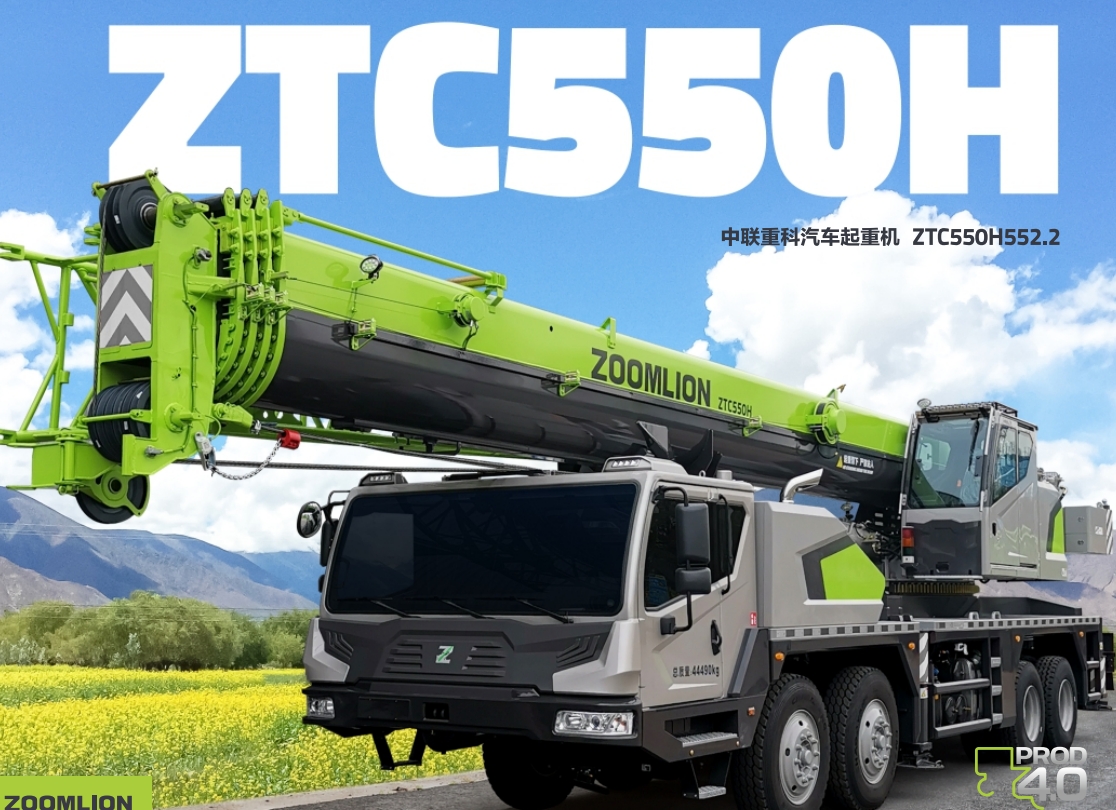

中联ZTC550H552.2汽车吊性能参数表、吊车吊臂计算工况表
吊车参数应用
好的，我们来详细探讨一下中联重科 ZTC550H552.2 这款55吨汽车起重机在不同工况下，如何应用其起重性能表。这不仅是操作手的基本功，也是确保吊装作业安全、高效的关键。
第一步：理解ZTC550H552.2的关键性能参数
在查看性能表之前，先了解这款车的核心特点：
- 最大起重量： 55吨
- 主臂长度： 基本臂长11.5米，全伸臂长42米（通常，可通过选配加长臂或副臂进一步扩展）
- 支腿跨距： 全伸时通常为7.6米（纵）x 6.6米（横），这是决定起重能力的基础。
- 核心特点： “H”系列通常代表高性能，552.2可能指特定的配置或技术版本，其性能表是经过精确计算和测试的，必须严格遵守。
第二步：认识起重性能表的结构
起重性能表通常是一个多维表格，主要受以下三个因素影响：
- 工作幅度（回转半径）： 吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小。
- 臂长： 起重机主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。
- 工况（支腿模式）： 这是最关键的应用前提。ZTC550H552.2 主要有两种工况：
- 全支腿工况： 支腿全部伸出，提供最大的稳定性。这是最常用、起重能力最强的工况。
- 不全支腿工况（或前方、侧方、后方区域作业）： 支腿部分伸出或在不同区域作业，起重能力会大幅降低。性能表会单独列出，严禁混淆使用。
第三步：不同工况下的应用案例
我们模拟几个真实的吊装场景来应用性能表。
案例一：厂房内设备安装（全支腿工况，中幅度，中长臂）
- 场景描述： 需要将一台重20吨的设备吊装到厂房内预定的基础上。厂房净高15米，设备需要越过一个5米高的平台，吊装幅度约10米。
- 应用性能表步骤：
- 确定工况： 厂房外地面平整坚实，可以全伸支腿。因此，我们使用 “全支腿工况” 性能表。
- 确定臂长： 设备需越过5米平台，安装高度约1米，加上吊索具高度，所需起升高度约7米。但考虑到幅度10米时，吊钩到臂头的垂直距离，以及安全余量，我们选择臂长18米（通常能提供足够的起升高度）。
- 查表： 在全支腿工况性能表中，找到 “臂长18米” 这一列，向下找到 “工作幅度10米” 这一行，交叉点的数值就是额定起重量。假设查表结果为 28吨。
- 安全校验：
- 设备重量20吨 < 额定起重量28吨。
- 需考虑吊索具重量（假设0.5吨），总吊重为20.5吨。
- 安全余量 = (28 - 20.5) / 20.5 ≈ 36.6%，符合安全规范（通常要求有余量）。
- 结论： 该工况下，使用18米臂，在10米幅度下吊装20吨设备是安全可行的。
案例二：桥梁预制板吊装（全支腿工况，大幅度，长臂）
- 场景描述： 在河岸上，需要将一块重10吨的桥梁预制板吊装到桥墩上，吊装幅度预计为22米，起升高度需要25米。
- 应用性能表步骤：
- 确定工况： 岸边场地允许全伸支腿，使用 “全支腿工况” 表。
- 确定臂长： 起升高度要求25米，必须使用长臂。查起重机参数，可能需要使用32米或36米臂。
- 查表： 在性能表中，找到 “臂长36米” 这一列，向下找到 “工作幅度22米” 这一行。假设查表结果为 11.5吨。
- 安全校验：
- 预制板重量10吨 < 额定起重量11.5吨。
- 考虑风载
