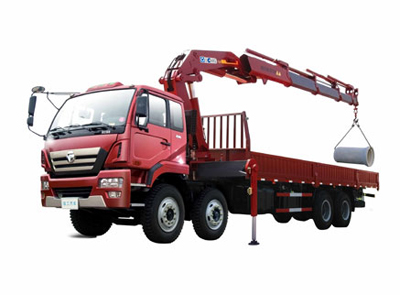

好的，我们来详细解析一下徐工8×4随车吊（通常指如徐工G系列，配装SQZ系列直臂吊机）在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：随车吊的起重性能不是一成不变的，它受到三个关键因素的共同制约：

1. 吊机幅度（工作半径）： 吊臂伸得越远，起重能力急剧下降。
2. 吊臂长度： 吊臂伸得越长，起重能力越小。
3. 支腿伸展情况： 全伸支腿（全支撑）稳定性最好，起重能力最大；半伸或不伸支腿时，起重能力会大幅降低，甚至禁止起重作业。

起重性能表就是一张详细描述在不同臂长、不同幅度下，吊机最大安全起重量的数据表格。它是司机进行任何吊装作业的“圣经”，必须严格遵守。

---

应用案例解析

我们以一个假设的徐工SQZ250（10吨）直臂吊机，安装在8×4底盘上的性能表为例进行说明。以下是简化的性能表示例：

臂长 (米)	幅度 (米)	全支腿最大起重量 (吨)	侧方/后方半支腿最大起重量 (吨)	备注
7.6	3.0	10.0	4.0	最大额定起重量
7.6	5.0	6.0	2.5
10.2	3.5	7.2	2.8
10.2	7.0	3.0	1.2
12.8	4.0	5.0	2.0
12.8	10.0	1.5	0.6
15.4	5.0	3.2	1.3
15.4	12.0	1.0	0.4

案例一：工地装卸预制水泥板（常规工况）

• 场景描述： 在平整的工地现场，需要将卡车上的预制水泥板（每块重约4吨）吊运到10米外的指定位置。
• 应用分析：
  1. 确定参数：
     • 货物重量： 4吨。
     • 作业距离： 10米。这意味着吊臂需要伸出一定长度，并且工作幅度（半径）大约在10米左右。
  2. 查阅性能表：
     • 我们需要找到一个组合，使得“幅度”≥10米时，对应的“最大起重量”≥4吨。
     • 查看表格，当臂长为12.8米，幅度为10米时，全支腿最大起重量为1.5吨，远小于4吨。此方案不可行！
     • 我们需要减小幅度。尝试使用更短的臂长，但覆盖10米距离需要更长的臂。因此，必须将卡车停得更近。
  3. 制定安全方案：
     • 最佳方案： 将卡车停放到使吊装幅度控制在5米以内。例如，使用7.6米臂长，在5米幅度下，全支腿起重量为6.0吨 > 4吨。方案安全。
     • 备选方案： 如果场地限制，必须停在10米外，则需要使用更长的臂长（如15.4米），但此时即使在最小幅度5米下，起重量仅为3.2吨 < 4吨。此方案危险，禁止作业！
• 核心要点： “重量”和“距离”是死敌。 在可能的情况下，尽量通过移动车辆来缩短工作幅度，这是提升起重能力最有效的方法。

案例二：狭窄巷道安装空调外机（受限空间工况）

• 场景描述： 在城市狭窄巷道中，为三楼（高度约10米）安装大型中央空调外机（重1.2吨）。巷道宽度有限，支腿无法完全伸展。
• 应用分析：
  1. 确定参数：
     • 货物重量： 1.2吨。
     • 作业高度与距离： 高度10米，加上安全距离，可能需要使用12.8米或更长的臂长。幅度取决于车辆离墙的距离，假设为6米。
     • **支腿情况
