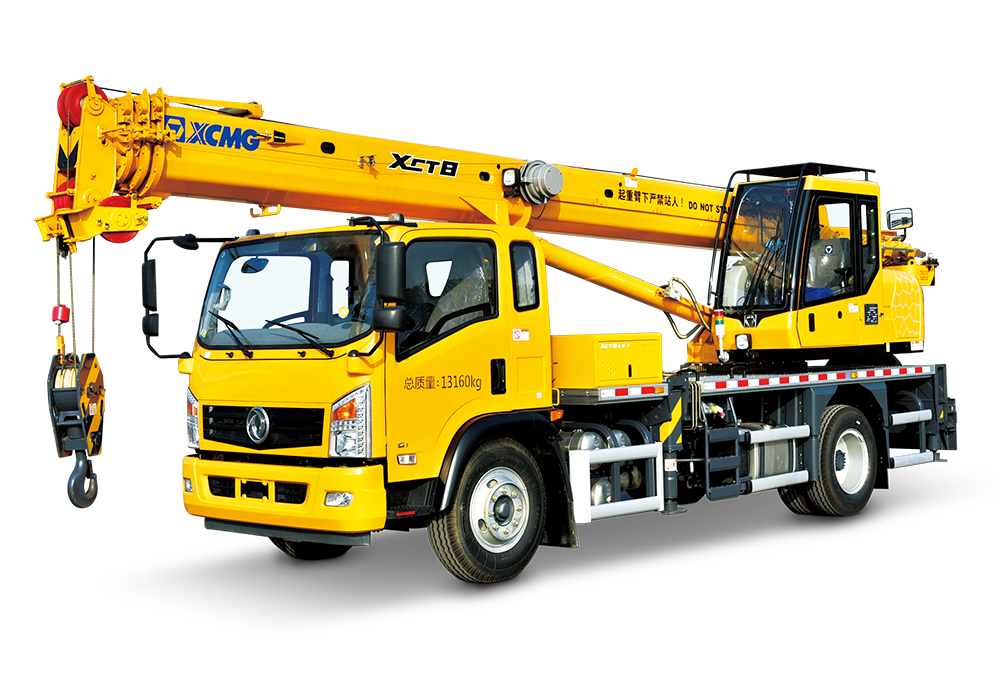

好的，我们来详细解析一下徐工XCT8L4汽车起重机在不同工况下，如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。
第一步：认识徐工XCT8L4的基本参数
- 型号： XCT8L4
- 最大额定起重量： 8吨
- 主臂长度： 约9.5米（全伸）至约21.5米（四节臂全伸，具体请参考官方性能表）
- 副臂： 通常可选配，用于增加起升高度。
- 关键概念：
- 工作幅度： 吊钩中心到起重机回转中心的水平距离。
- 额定起重量： 在特定幅度和臂长下，起重机允许吊起的最大重量。
- 起重性能表： 一个详细列出了在不同臂长和不同工作幅度下，起重机允许的最大起重量的表格。
第二步：理解起重性能表的核心逻辑
起重性能表遵循两个核心物理规律：
- 臂长越长，起重量越小。
- 幅度越大（吊得越远），起重量越小。
性能表示例（简化版，实际请以官方手册为准）：
| 工作幅度 (米) | 主臂 9.5米 (吨) | 主臂 15米 (吨) | 主臂 21.5米 (吨) |
|---|---|---|---|
| 3.0 | 8.0 | - | - |
| 3.5 | 7.2 | 4.5 | - |
| 5.0 | 5.0 | 4.0 | 2.5 |
| 7.0 | 3.2 | 3.0 | 2.2 |
| 10.0 | 2.0 | 2.0 | 1.8 |
| 14.0 | - | 1.2 | 1.2 |
| 18.0 | - | - | 0.8 |
注意： “-” 表示该臂长下无法达到此幅度或不允许吊装。
第三步：应用案例解析
以下是几个典型的工况应用案例，展示如何查询和使用性能表。
案例一：近距离装卸货物（最佳工况）
- 工况描述： 将一批重量为 6吨 的设备从卡车上卸到旁边的空地上。距离很近，幅度可以控制在 4米 以内。臂长无需全伸，使用 9.5米 基本臂即可。
- 性能表查询：
- 找到“主臂9.5米”这一列。
- 在幅度“3.5米”一行，对应的额定起重量为 7.2吨。
- 应用分析：
- 待吊货物重量（6吨） < 额定起重量（7.2吨）。
- 结论： 安全，可以操作。这是起重机发挥最大能力的理想工况。
案例二：跨越障碍物吊装（中远距离工况）
- 工况描述： 需要将一台重量为 2.5吨 的空调外机吊到楼顶，楼前有一排矮房。计算后，需要将臂长伸至 15米，工作幅度约为 10米 才能跨越障碍。
- 性能表查询：
- 找到“主臂15米”这一列。
- 在幅度“10米”一行，对应的额定起重量为 2.0吨。
- 应用分析：
- 待吊货物重量（2.5吨） > 额定起重量（2.0吨）。
- 结论： 严禁操作！ 严重超载，有倾覆风险。
- 解决方案：
- 方案A（优选）： 移动吊车，找一个更近的支点，减小工作幅度。例如，如果能将幅度减小到 7米，额定起重量为3.0吨，则满足要求。
- 方案B： 如果无法移动，考虑使用吨位更大的吊车（如16吨或25吨吊车）。
案例三：使用副臂进行高处作业
- 工况描述： 需要在一座厂房顶部安装轻质钢结构，重量为 0.9吨，起升高度要求很高，主臂21.5米仍不够，需要加装副臂。
- 应用分析：
- 此时需要查阅性能表中 **“
