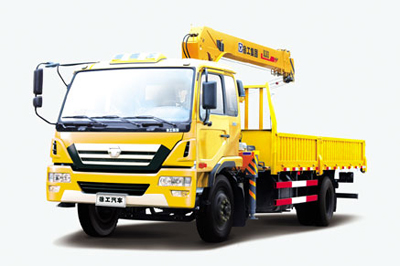

好的，徐工4×2随车吊（通常指如徐工SQZ系列等车型）的起重性能表是其安全高效作业的核心依据。不同工况下，正确应用性能表不仅能确保安全，还能最大化作业效率。

下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用徐工4×2随车吊的起重性能表。

案例一：城市绿化作业（吊装树木）

• 工况特点：

  • 作业环境： 空间狭小，周边可能有建筑物、电线、行人。
  • 吊装物： 树木（重量相对固定，但形状不规则，有风阻）。
  • 关键参数： 工作幅度（吊臂伸出的水平距离）是主要限制因素。

• 性能表应用步骤：

  1. 估算重量： 首先估算要吊起的树木重量。例如，一棵带土球的乔木重约2.5吨。
  2. 确定幅度： 测量吊车中心到树木放置点的水平距离。例如，需要跨越一道矮墙，幅度为8米。
  3. 查阅性能表：
     • 找到对应吊臂长度（或基本臂工况）的性能表。
     • 在“工作幅度”一栏找到 8米，查看对应行的 额定起重量。假设在8米幅度下，性能表显示额定起重量为3.0吨。
  4. 安全判定：
     • 树木重量（2.5吨）< 额定起重量（3.0吨）。理论上可行。
     • 但必须考虑安全余量！ 行业惯例是实际负载不超过额定起重量的75%-90%（视情况而定）。我们取80%，则安全作业重量为 3.0吨 × 80% = 2.4吨。
     • 此时，树木重量（2.5吨） > 安全作业重量（2.4吨）。结论：存在风险，不可直接起吊。
  5. 调整方案：
     • 方案A（最佳）： 移动车辆，减小工作幅度。如果将幅度缩短到7米，查表额定起重量可能为3.5吨，安全作业重量为2.8吨，大于2.5吨，则作业安全。
     • 方案B： 如果无法移动车辆，考虑对树木进行修剪，减轻重量至2.4吨以下。

• 本案例要点： 在城市复杂工况下，不能只满足于“重量小于额定值”，必须预留充足的安全余量，以应对重量估算误差、风载、动态负载等不确定因素。

案例二：工地设备安装（吊装空调外机上楼）

• 工况特点：

  • 作业环境： 建筑工地，有一定空间，但需要将设备吊至高处。
  • 吊装物： 大型空调外机，重量精确（如1.2吨）。
  • 关键参数： 吊臂长度和工作幅度共同决定起重能力，且涉及吊臂仰角。

• 性能表应用步骤：

  1. 确定吊装路径： 需要将外机吊到5楼阳台，测量所需高度。假设阳台离地15米。
  2. 计算所需吊臂长度：
     • 吊臂长度 ≈ √(幅度² + 高度²)
     • 假设吊车离楼体8米（幅度8米），高度15米，则所需吊臂长度 ≈ √(8² + 15²) ≈ 17米。
  3. 查阅性能表：
     • 找到吊臂全伸（或接近17米工况）的性能表。
     • 在“工作幅度”一栏找到 17米吊臂下，幅度8米 对应的额定起重量。查表发现可能仅为1.5吨。
  4. 安全判定：
     • 外机重量（1.2吨）< 额定起重量（1.5吨）。考虑安全余量（80%），安全作业重量为1.2吨。
     • 1.2吨 = 1.2吨，处于临界点。风险极高！
  5. 调整方案：
     • 必须减小幅度或使用副臂（如果配备）：
     • 将车辆尽可能靠近楼体，将幅度减小到6米。重新计算，在17米臂、6米幅度下，额定起重量可能达到2.0吨以上，安全作业重量为1.6吨，远大于1.2吨，作业安全。
     • 如果无法靠近，需确认
