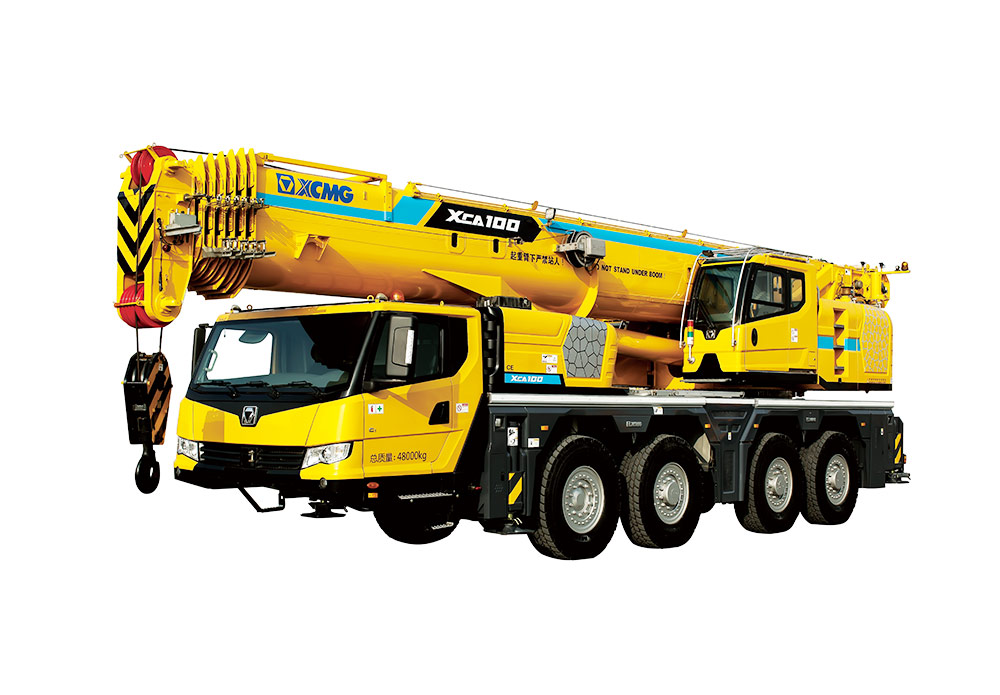

好的，我们来详细探讨一下徐工XCA100全地面起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：起重性能表是起重机安全、高效作业的生命线。 它不是一个简单的表格，而是基于起重机结构强度、整机稳定性（抗倾覆能力）计算出的“操作圣经”。XCA100作为一款7节主臂、最大起重量100吨级的全地面起重机，其性能表应用非常广泛。

理解XCA100起重性能表的关键要素

在分析案例前，必须先看懂性能表上的几个关键参数：

1. 工作幅度： 吊钩中心到起重机回转中心的水平距离。这是决定起重能力的首要因素。
2. 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
3. 额定起重量： 在该工况下允许起吊的最大重量。这个重量已包含吊钩、索具等吊具的重量。
4. 支腿工况： XCA100通常有全伸支腿（提供最大稳定性）和半伸支腿等不同模式。性能表会明确标注。
5. 配重工况： 使用了多少吨的配重。XCA100可能提供多种配重组合，如基本配重、全配重等。

---

应用案例场景分析

以下是几个典型的工况应用案例，展示如何查询和使用性能表。

案例一：风电设备检修（精确计算，规避风险）

• 场景描述： 在一个风电场，需要更换一台风机顶端的发电机（重量约35吨）。风机高度为80米，起重机需在距离风机基础15米的位置进行作业。
• 性能表应用步骤：
  1. 确定关键参数：
     • 幅度： 15米（必须保证吊臂不与塔筒碰撞，留有安全距离）。
     • 臂长： 至少需要80米（风机高度）+ 几米的安全余量（如钩头到吊点的高度），假设需要85米臂长。
     • 重量： 发电机35吨 + 专用吊具约2吨 = 总吊重约37吨。
  2. 查询性能表：
     • 找到对应 85米主臂 的起重性能表分页。
     • 在“工作幅度”一列中找到 15米 或最接近的较大值（如16米）。
     • 查看对应15-16米幅度下的 额定起重量。假设表格显示为40吨。
  3. 安全判定与分析：
     • 结论： 额定起重量（40吨） > 实际吊重（37吨）。从稳定性角度看，作业可行。
     • 深度分析：
       • 必须考虑风载！ 风机所在位置通常风较大。性能表是在理想无风状态下制定的。根据安全规范，在风速较高时，需对额定起重量进行折减。操作人员需查阅风速与起重能力折减表，确保在预计作业风速下，折减后的起重能力仍大于37吨。
       • 地基检查： 风机平台的地基是否坚实？能否承受XCA100全伸支腿的巨大压力？这是性能表之外但至关重要的前提条件。
       • 微动性要求： 安装精度要求高，需要起重机具有极佳的微动性能，XCA100的先进控制系统在此类工况中优势明显。

案例二：厂房内设备安装（空间受限，臂长与幅度博弈）

• 场景描述： 在一個新建厂房内，需要安装一台大型压力机（重量45吨）。厂房高度限制为20米，设备需安放在距离起重机站位10米的位置。
• 性能表应用步骤：
  1. 确定关键参数：
     • 幅度： 10米。
     • 臂长： 受厂房高度限制，主臂最大仰角时，钩头不能碰到屋顶。通过计算，最大可用臂长约为22米（需考虑吊臂和钢丝绳的垂直高度）。
     • 重量： 设备45吨 + 吊具1吨 = 总吊重46吨。
  2. 查询性能表：
     • 找到 22米左右臂长 的性能表。
     • 在幅度10米一栏，查看额定起重量。假设表格显示为58吨。
  3. 安全判定与分析：
     • 结论： 额定起重量（58吨） > 实际吊重（46吨）。作业可行。
     • 深度分析：
       • **看似安全
