好的，我们来详细解析一下徐工XCT95L7汽车起重机在不同工况下，如何应用其《起重性能表》进行安全、高效的作业。
首先，请明确一个核心概念：起重性能表是吊装作业的“生命线”，任何操作都必须以其为依据，严禁超载。

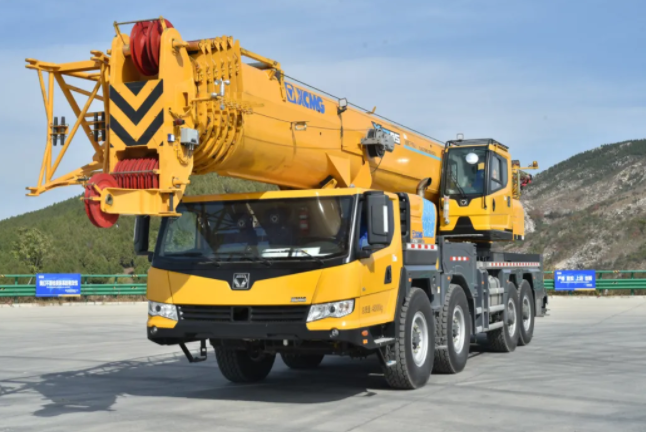

徐工XCT95L7是一款95吨级的7节臂起重机，其起重性能表非常复杂，因为它受三个关键因素影响：
- 工作幅度
- 吊臂长度
- 工况（即支腿伸展状态）
XCT95L7主要有两种基础工况：
- 全支腿工况： 支腿全部伸出，提供最大的稳定性，起重能力最强。这是最常用的工况。
- 半支腿工况： 仅使用前支腿或后支腿，起重能力大幅降低，仅在特殊场地受限时使用，需格外谨慎。
下面我们通过几个典型的应用案例来说明如何查表和应用。
案例一：标准厂房内设备安装（全支腿工况）
- 场景描述： 需要在厂房内安装一台重20吨的设备。设备就位点距离起重机回转中心约10米。厂房净高15米，无障碍物。
- 应用步骤：
- 确定工况： 厂房地面平整坚实，可以全伸支腿。因此，我们使用《全支腿起重性能表》。
- 确定吊臂长度和幅度：
- 幅度是明确的：10米。
- 吊臂长度需要计算：设备高度+吊索具高度+安全裕量。假设设备就位高度为0，吊钩、索具高约2米，为保证安全，我们计划让设备在离地5米高度时回转。那么所需的最小吊臂长度不是主要限制，我们可以选择一个常用且稳定的臂长，比如24.2米（主臂）。
- 查表： 在性能表中找到“主臂24.2米”这一列，向下找到“工作幅度10米”这一行，交叉点的数值即为该工况下的额定起重量。
- （注：此处为举例，实际数值需查阅官方性能表）假设查表结果为 28吨。
- 安全校核：
- 设备重量20吨 < 额定起重量28吨。
- 安全负荷率 = 20 / 28 ≈ 71%。这是一个非常理想和安全的负荷率。
- 决策： 此吊装方案完全可行。操作时，需确保支腿垫板垫牢，在10米幅度内缓慢起吊和回转。
案例二：跨障碍吊装（全支腿工况 + 组合臂工况）
- 场景描述： 需要将一批重8吨的建材吊运到一栋12米高的平台上，但起重机与平台之间有一栋6米高的矮房，最近作业距离为15米。
- 应用步骤：
- 确定工况： 地面条件良好，使用全支腿工况。
- 确定吊臂长度和幅度：
- 幅度：必须超过矮房，至少15米。
- 吊臂长度：需要跨越矮房（6米高），并将货物吊到12米平台上方。考虑到吊索具和安全高度，吊臂顶端至少需要达到18-20米的高度。根据勾股定理粗略计算，幅度15米，高度18米，所需臂长约为 √(15² + 18²) ≈ 23.4米。XCT95L7的主臂无法满足此高度和幅度要求，因此必须使用副臂（组合臂工况）。
- 查表： 查阅《带副臂起重性能表》。假设我们选择主臂31.6米 + 副臂9.5米的组合。
- 在表中找到对应臂长组合，然后查找幅度15米对应的额定起重量。
- （举例）假设查表结果为 11吨。
- 安全校核：
- 货物重量8吨 < 额定起重量11吨。
- 安全负荷率 = 8 / 11 ≈ 73%。安全。
- 特别注意：
- 使用副臂时，起重机的稳定性变差，严禁侧向拉拽货物。
- 要特别注意副臂的安装角度，并确保在吊装过程中，副臂不会被障碍物挂到。
案例三：狭窄街道树木修剪（半支腿工况 - 高风险！）
- 场景描述： 在狭窄
