好的，我们来详细解析一下徐工QY90KA汽车起重机在不同工况下，其《起重性能表》的具体应用案例。

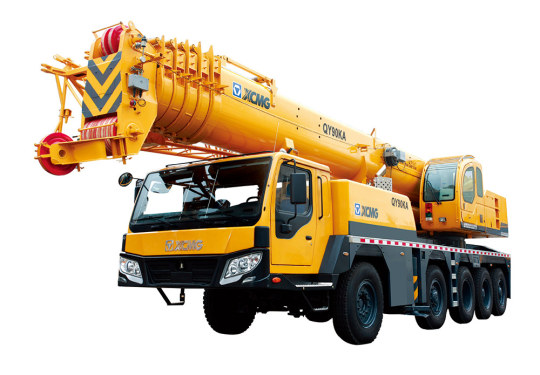

首先，需要明确一个核心概念：起重性能表是吊装作业的生命线，是进行任何吊装方案设计和现场操作的根本依据。 徐工QY90KA（90吨级）作为一款市场主流的中大吨位起重机，其性能表的使用非常典型。

一、 理解QY90KA起重性能表的关键要素

在查看性能表前，必须理解以下几个决定起重能力的变量：

1. 工况：QY90KA通常有多种工况，如：
   • 主臂工况：使用基本臂（最长可能超过13米）到全伸臂（最长可能超过44米）。
   • 副臂工况：在主臂基础上加装副臂，用于更高的作业需求。
   • 重载工况/短副臂工况：使用较短的主臂和副臂组合，牺牲高度换取更大的起重量。
2. 幅度：吊钩中心到起重机回转中心的水平距离。这是最重要的参数之一，幅度越大，起重能力越小。
3. 臂长：起重机主臂伸出的长度。臂长越长，在相同幅度下，起重能力越小。
4. 支腿状态：全伸全支（所有支腿完全伸出）是获得最大额定起重能力的前提。如果支腿未全伸，起重能力会大幅下降，有严格的限制表。

性能表通常是一个矩阵，横轴是幅度，纵轴是臂长，交叉点的数字就是在该条件下的额定起重量。

---

二、 应用案例解析

以下是三个典型的作业场景，展示如何应用起重性能表。

案例一：厂房内设备安装（精确控制幅度）

• 场景描述：需要将一台重30吨的设备吊装到厂房内预定位置。设备安装基础离起重机站位约10米。厂房净高15米，设备高度2米，吊索具高度约3米，要求吊装高度至少为15+2+3=20米。
• 应用步骤：
  1. 确定关键参数：重量=30吨，幅度≈10米，所需臂长≥20米。
  2. 查阅性能表（主臂工况）：
     • 找到幅度10米这一列。
     • 向下查看不同臂长对应的起重量：
       • 臂长18.4米时，起重量可能为47吨（远大于30吨，安全但臂长不够）。
       • 臂长24.4米时，起重量可能为38吨（大于30吨，且臂长24.4米 > 20米，满足高度要求）。
       • 臂长30.4米时，起重量可能为30.5吨（非常接近30吨，但仍在允许范围内）。
  3. 分析与决策：
     • 选择臂长24.4米是最佳方案。因为起重量38吨 > 30吨，有足够的安全余量（约26%），操作更安全，对起重机负荷更小。
     • 如果现场空间非常紧张，必须使用更长的臂长，则选择臂长30.4米。但此时必须极其谨慎，因为起重量30.5吨与负载30吨几乎相等，没有安全余量。任何轻微的超载（如重量估算误差、风载、突然启动/制动）都可能导致事故。通常行业安全规范要求负载不超过额定起重量的75%-90%（视情况而定），30吨的负载应选择额定起重量至少为33-40吨的工况。
  4. 现场操作：起重机就位，全伸支腿，伸出主臂至24.4米。操作时，必须通过力矩限制器（电脑）实时监控，确保幅度始终控制在10米或以内，严禁超幅度旋转。

案例二：桥梁板梁吊装（大跨度，控制臂长与幅度）

• 场景描述：在河岸上吊装预制钢筋混凝土梁，梁重25吨。起重机停在岸上，需要将梁吊装到桥墩上，吊装幅度约为18米。
• 应用步骤：
  1. 确定关键参数：重量=25吨，幅度=18米。
  2. 查阅性能表（主臂工况）：
     • 找到幅度18米这一列。
     • 查看起重量随臂长的变化：
       • 臂长18.4米：幅度已超过臂长，此工况不存在或非常危险。
       • 臂长24.4米：起重量可能仅为20
