好的，我们来详细解析一下徐工 XCT90L7 在不同工况下如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。
首先，理解XCT90L7的关键特性

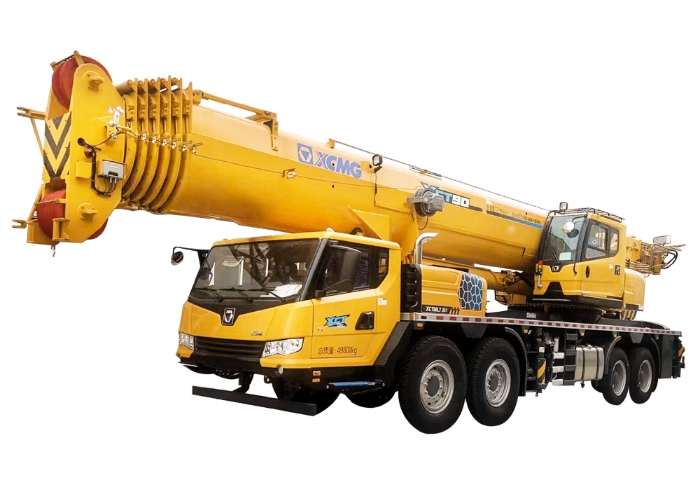

XCT90L7是一款90吨级的7节臂汽车起重机，其最大特点是长主臂（60.5米） 和长副臂（15.5米，组合臂长可达76米），非常适合需要大跨度和一定高度的吊装作业。应用性能表前，必须明确几个核心参数：
- 吊装工况： 主要分为主臂工况和副臂工况。
- 幅度（工作半径）： 吊臂回转中心到吊钩垂直线的水平距离。这是性能表中最关键的参数。
- 臂长： 当前伸出的主臂长度。
- 额定起重量： 在特定幅度和臂长下，起重机允许安全起吊的最大重量。
- 配重： XCT90L7通常有22吨的基本配重，并可额外增加配重。性能表会明确标注对应的配重情况。
应用案例解析
我们假设一个典型的施工现场，需要吊装一个重物。
案例一：近距离、重物吊装（例如：设备就位）
场景描述： 在化工厂区内，需要将一台重达 40吨 的反应釜吊装到基础上。基础距离起重机停放位置约 8米。现场空间开阔，无需伸出很长臂架。
应用步骤：
确定关键参数：
- 吊装重量： 40吨（需包括吊钩、索具的重量，假设总计41吨）。
- 所需幅度： 约8米。
- 所需臂长： 由于距离近、高度不高，臂长无需全部伸出，假设20米足够。
查阅性能表（主臂工况，配重22吨）：
- 找到对应 20米臂长 的那一列。
- 在“幅度”行中找到 8米。
- 查看交叉点的数值，即额定起重量。我们查XCT90L6的性能表（作为参考，L7类似），在20米臂、8米幅度下，额定起重量远大于41吨（可能超过50吨）。
分析与决策：
- 安全性判断： 41吨 < 额定起重量，安全。
- 操作要点： 由于是重物近距离吊装，必须确保支腿完全伸出，地面坚实平整。起重机会接近满负荷工作，动作需平稳缓慢。
案例二：中远距离、中高度吊装（例如：钢结构安装）
场景描述： 在厂房建设现场，需要将一根重 15吨 的钢梁安装到离地 25米 高的柱顶上。起重机中心到安装点的水平距离（幅度）为 16米。
应用步骤：
确定关键参数：
- 吊装重量： 15吨（含索具约15.5吨）。
- 所需幅度： 16米。
- 所需臂长： 这是一个计算值。臂长需要满足
√(幅度² + 高度²)，并加上吊钩等高度。粗略计算：√(16² + 25²) ≈ 29.7米。考虑到吊钩滑轮组和安全余量，需要伸出臂长至少 32米。
查阅性能表（主臂工况，配重22吨）：
- 找到 32米臂长 的列。
- 找到 16米幅度 的行。
- 查看额定起重量。查表可知，此时额定起重量可能在 18-20吨 左右。
分析与决策：
- 安全性判断： 15.5吨 < 额定起重量（约18吨），安全，但有约15%的安全余量，符合一般安全规范。
- 操作要点： 此工况下，起重机的稳定性受臂长和幅度影响很大。要特别注意风速，因为长臂对风很敏感。操作应避免突然回转和变幅。
案例三：大跨度、高精度吊装（例如：楼顶空调机组安装）
- 场景描述： 在一栋30米高的楼顶，需要安装一台重 8吨 的中央空调机组。由于场地限制，起重机只能停在
