好的，我们来详细解析一下徐工XCT80G5-1（增强版）起重性能表在实际工作中的应用案例。

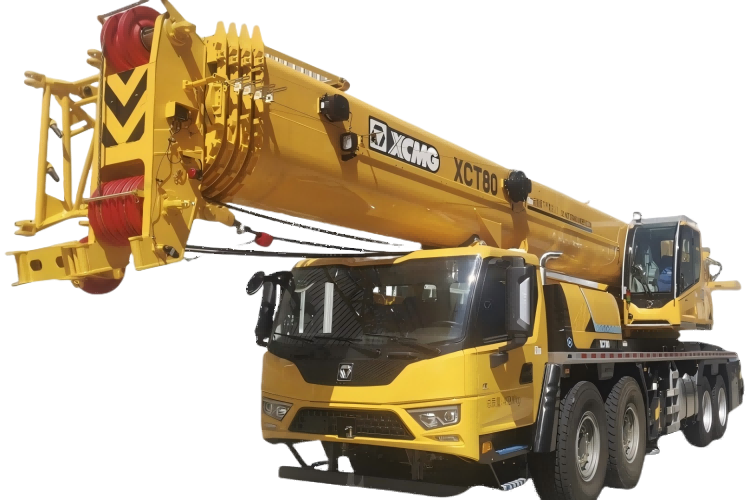

首先，需要明确一个核心理念：起重性能表是吊装作业的生命线，是确保安全、高效完成吊装任务的根本依据。 XCT80G5-1作为一款80吨级的汽车起重机，其性能表非常复杂，需要结合主臂长度、副臂工况、工作幅度、配重状态等多个参数来查询。

---

核心概念回顾：XCT80G5-1性能表的关键要素

1. 工况：主要分为基本臂工况（短臂、大起重量）、主臂工况（不同臂长组合）、副臂工况（需要更大高度时加装）。
2. 工作幅度：吊钩中心到起重机回转中心的水平距离。这是决定起重能力的最关键因素，幅度越大，起重能力急剧下降。
3. 臂长：主臂伸出越长，起重能力越低。
4. 配重：XCT80G5-1通常有固定配重和可选配重。使用全部配重时，起重性能最佳。
5. 支腿：全伸、半伸或不伸。性能表通常基于全伸支腿工况。

---

应用案例解析

以下通过三个典型的实际场景，来说明如何查询和应用性能表。

案例一：工地设备卸货与安装（主臂工况）

• 任务描述：在一个厂房建设工地，需要将一台重20吨的空气压缩机从卡车上吊下，并安装到约15米外的混凝土基础上。现场作业空间充足，支腿可以全伸。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量：20吨（必须包括吊钩、索具的重量，假设总计约20.5吨）。
     • 所需幅度：卡车停靠位置与安装点决定了最大幅度。假设需要将设备旋转过去，最大工作幅度约为16米。
     • 所需高度：厂房高度+索具高度+安全余量，假设需要臂尖高度20米。
  2. 查询性能表：
     • 打开XCT80G5-1的主臂工况性能表。
     • 寻找能满足 “幅度16米”且“臂长足够达到20米高度” 的工况。
     • 计算所需最小臂长：高度20米，幅度16米，通过勾股定理粗略计算臂长至少需要 √(20² + 16²) ≈ 25.6米。因此我们选择主臂26.1米的工况列。
     • 在26.1米臂长这一列，向下找到16米幅度对应的行，查得其额定起重量为23.5吨。
  3. 安全判定：
     • 额定起重量（23.5吨） > 实际吊重（20.5吨）。
     • 结论：安全，可以作业。 但必须注意，这是极限值，应尽量减小幅度操作，确保平稳。
• 案例要点：此案例是最常见的应用，关键是准确估算幅度和臂长，并确保额定起重量留有适当安全余量（通常建议使用负载率在75%-85%以下）。

案例二：高层建筑楼顶空调机组吊装（主臂+副臂工况）

• 任务描述：需要将一台重4.5吨的中央空调外机吊装到一栋80米高的楼顶。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量：4.5吨 + 索具 ≈ 4.7吨。
     • 所需高度：80米（楼高）+ 起重机基础与地面的高差 + 安全高度 ≈ 85米。主臂完全无法满足，必须使用副臂。
     • 所需幅度：由于是楼顶吊装，起重机需要离建筑物一定距离，假设幅度为14米。
  2. 查询性能表：
     • 打开XCT80G5-1的副臂工况性能表（例如，安装17.5米副臂，夹角15°或30°）。
     • 性能表会给出“主臂+副臂”总长度下的性能。假设我们选择 “主臂40.6米 + 副臂17.5米 = 总臂长58.1米” 的工况。
     • 在总臂长58.1米工况下，查询**
